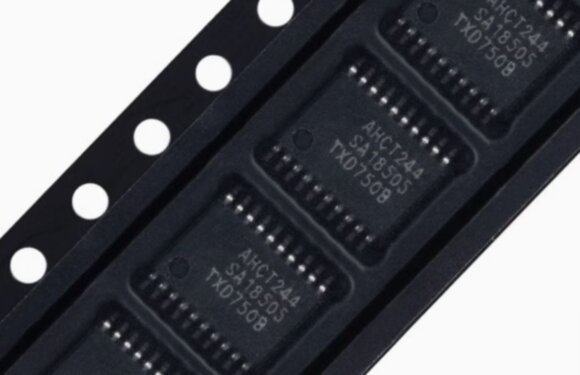

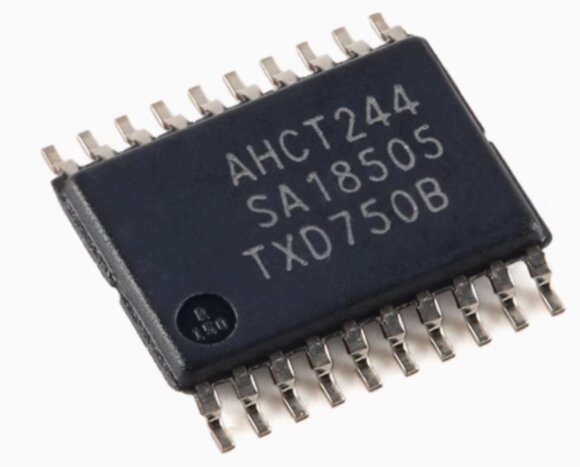

AHCT244 Advanced High-Speed CMOS Technology (AHCT)
- Обзор
- Отзывы0
AHCT244 — это восьмиканальный буфер с инвертированием на основе логики серии AHCT (Advanced High-speed CMOS Logic). Он предназначен для работы с цифровыми сигналами, повышая скорость работы и обеспечивая высокую пропускную способность в условиях низкого энергопотребления. Эта микросхема используется в приложениях, где требуется буферизация данных и инвертирование сигналов.
Основные характеристики AHCT244:
- Тип микросхемы:
- Это буферный драйвер с инвертированием, состоящий из восьми каналов.
- В нем реализована инвертирующая логика (то есть, на выходе будет противоположный сигнал от входного).
- Это устройство широко используется для расширения линий и повышения скорости передачи сигналов.
- Напряжение питания:
- Рабочее напряжение питания: 4.5 В до 5.5 В, что делает его совместимым с большинством стандартных логических схем на базе CMOS.
- Рабочие характеристики:
- Высокая скорость работы: микросхема предназначена для работы при высоких частотах, что делает ее подходящей для быстродействующих систем.
- Низкое потребление энергии: благодаря использованию технологии CMOS микросхема имеет низкое энергопотребление, что делает ее эффективной для мобильных и встроенных систем.
- Тип упаковки:
- Доступна в различных упаковках, включая DIP-20, SOIC-20, что позволяет легко интегрировать ее в различные устройства.
- Выходная мощность:
- Ток на выходе: микросхема может обеспечивать достаточно высокий выходной ток для управления цифровыми сигналами, что делает ее пригодной для использования с различными типами логических устройств.
- Уровни логических сигналов:
- Стандарты логики TTL и CMOS. Выходной уровень соответствует стандартам TTL (0V для низкого и 3.4V для высокого), что делает AHCT244 совместимым с множеством устройств.
- Интерфейс:
- Микросхема поддерживает как запись, так и чтение сигналов, что делает ее удобной для использования в различных цифровых схемах.
- Защита:
- Встроенная защита от небольших перенапряжений и кратковременных коротких замыканий.
- Она не предназначена для защиты от сильных перенапряжений, но хорошо работает в обычных условиях эксплуатации.
Применения AHCT244:
- Буферизация и расширение линий:
- Используется для буферизации цифровых сигналов, что особенно важно в системах с несколькими источниками сигналов, например, в микропроцессорных системах или цифровых системах связи.
- Применяется в расширении интерфейсов, когда необходимо подключить несколько устройств на один канал передачи данных.
- Цифровая логика и переключение:
- Применяется в системах с высокоскоростными цифровыми логическими схемами, где важно повысить скорость работы и уменьшить задержки в передаче сигналов.
- Может быть использована для переключения сигналов, например, для изменения направления передачи в двухсторонних линиях.
- Системы управления:
- В управляющих системах для буферизации команд от микроконтроллеров и микропроцессоров.
- В системах управления двигателями и других устройствах с цифровым управлением.
- Промышленная электроника:
- Используется для связи между различными компонентами промышленных систем, где требуется высокая скорость передачи и надежность сигналов.
- Телевизионные и видеосистемы:
- В системах обработки видеосигналов и в системах телевидения для улучшения сигнала и передачи данных между различными устройствами.
- Автоматизация и робототехника:
- В системах автоматизации и робототехнике для управления передачей сигналов между различными модулями и расширения портов.
Преимущества AHCT244:
- Высокая скорость работы: подходит для высокоскоростных цифровых приложений.
- Низкое энергопотребление: благодаря использованию CMOS-технологии.
- Универсальность: может работать с цифровыми сигналами как в формате TTL, так и CMOS.
- Защита от перенапряжений: встроенные элементы защиты помогают предотвратить повреждения в случае коротких замыканий или небольших скачков напряжения.
- Поддержка многоканальных операций: наличие 8 каналов позволяет работать с несколькими сигналами одновременно.
Недостатки AHCT244:
- Ограниченная защита от перенапряжений: микросхема не предназначена для работы в условиях экстремальных перенапряжений, и защита от них ограничена.
- Не поддерживает высокие токи на выходах: если требуется более высокий ток для управления мощными нагрузками, может потребоваться использовать дополнительные транзисторы или драйвера.
Заключение:
AHCT244 — это эффективный и быстрый буферный драйвер с инвертированием, подходящий для использования в высокоскоростных цифровых схемах. Его высокая скорость работы, низкое потребление энергии и совместимость с логикой TTL/CMOS делают его идеальным выбором для промышленных систем, автомобильной электроники, систем управления и других приложений, где необходимо улучшить сигналы и повысить надежность передачи данных.
