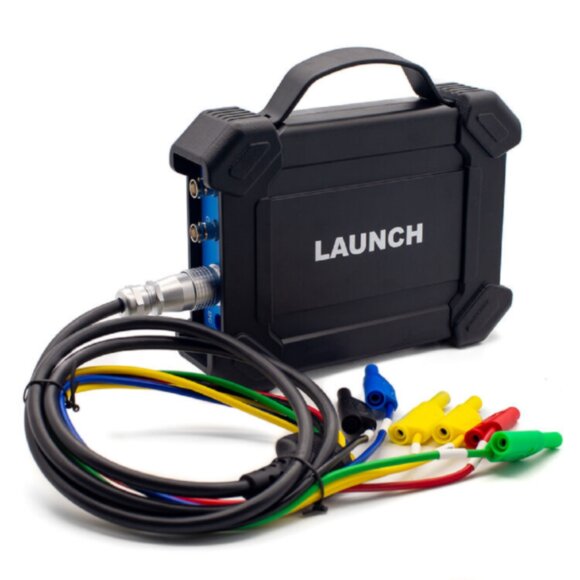

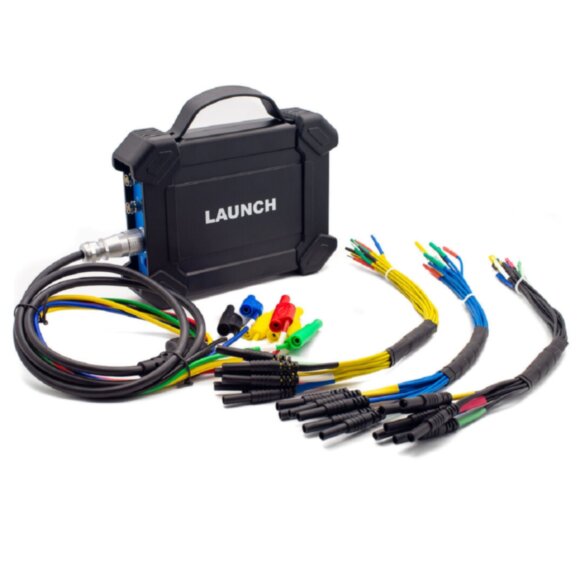

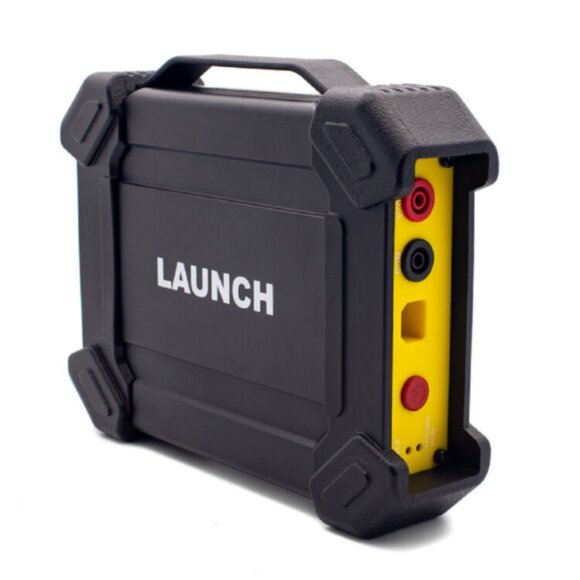

Launch Sensor Box S2-2 является обновленной моделью модуля имитатора датчиков и исполнительных механизмов от компании Launch. Позволяет имитировать стандартные или заданные в ручную сигналы для множества датчиков и исполнительных механизмов. Поддерживает стандартные датчики таких типов, как постоянного и переменного тока, и датчики с частотной модуляцией сигнала. Так-же выполняет функции мультиметра для измерения напряжения, сопротивления и частоты сигналов.
Совместимость генератора сигнала Launch Sensor Box S2-2
Функциональные возможности генератора сигнала Launch Sensor Box S2-2
В режиме имитации исполнительных механизмов доступны следующие стандартные устройства:
Индивидуальный модуль зажигания (COP)
Регулятор холостого хода
Клапан системы рециркуляции отработанных газов
Клапан системы вентиляции топливного бака
Э/магнитный клапан регулирования давления наддува
Топливная форсунка
Э/магнитный клапан системы изменения фаз газораспределения
Электронно-управляемая дроссельная заслонка
Вентилятор системы кондиционирования воздуха
Функция «тест, имитирующая работу датчиков» специально разработана для быстрой и удобной диагностики неисправностей и имитации автомобильных датчиков в нескольких режимах:
Имитация напряжения постоянного тока
Имитация постоянной частоты
Имитация предварительно заданной формы сигнала
Имитация формы сигнала, созданной вручную.
Особенности генератора сигнала Launch Sensor Box S2-2
Позволяет заменять известные исправные формы сигналов на изолированные элементы, которые иначе не могли бы быть определены
Содержит интегрированную библиотеку стандартных сигналов
Формы волн можно изменять или создавать с нуля, нарисовав пальцем волну на экране сканера
Позволяет тестировать напряжение постоянного тока, фиксированную частоту, заранее заданной формы сигналов и нарисованные от руки формы сигналов
Технические характеристики генератора сигнала Launch Sensor Box S2-2:
Технические характеристики генератора сигналов:
Точность: +/- 5%
Диапазон амплитуды: -12 В / + 12
Максимальный выходной ток: 70 мА
Предустановленный диапазон частот: 0-150 Гц
Частота импульса прямоугольного сигнала: 0-15 кГц
Технические характеристики мультиметра:
Диапазон испытания напряжения: DC -400 В / + 400 В
Входное сопротивление испытания напряжения: 10 МОм
Диапазон испытания сопротивления: 0-40 МОм
Диапазон частот тестирования: 0-25 кГц
Входное сопротивление частотного теста: 1000 ГОм
Входная амплитуда частотного теста: 1-12 В
Точность: +/- 5%
