TLE7183F SCD2 Infineon
Полное описание
Артикул: 0015888
540
-+Купить
  • Обзор
  • Отзывы0

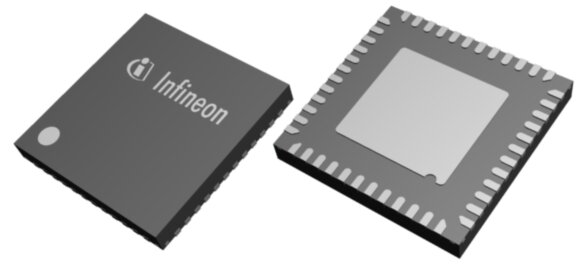

Микросхема TLE7183F SCD2 от компании Infineon представляет собой драйвер для управления 3-фазными мостовыми схемами, предназначенный для автомобильных приложений. Она используется в электронных блоках управления (ECU) для контроля дроссельной заслонки в автомобилях, таких как BMW X5 и X6 с двигателем N55, а также в других транспортных средствах.

Основные характеристики TLE7183F SCD2:

  • Тип устройства: Драйвер 3-фазного моста.
  • Корпус: PG-VQFN-48 с тепловым отводом, обеспечивающий эффективное рассеивание тепла.
  • Совместимость: Подходит для работы с низкоомными N-канальными MOSFET с нормальным уровнем входного сигнала.
  • Частота ШИМ: Поддерживает частоту до 30 кГц.
  • Диапазон напряжения питания: Обеспечивает полную функциональность при напряжении питания от 5,5 В, что соответствует требованиям автомобильных систем.
  • Устойчивость к электромагнитным помехам: Обладает низкой чувствительностью к ЭМП и низким уровнем излучения.
  • Входы управления: Имеют характеристики TTL, что обеспечивает совместимость с различными микроконтроллерами.
  • Защита от короткого замыкания: Имеет встроенную защиту с фиксированным уровнем обнаружения 0,75 В (SCD2).
  • Дополнительные функции:
    • Интегрированная минимальная мертвая зона для предотвращения сквозных токов.
    • Режим отключения и спящий режим для снижения энергопотребления.
    • Диагностические возможности для мониторинга состояния системы.
    • Предупреждение о перегреве и предупреждение о превышении тока.
    • Интегрированный усилитель тока для точного измерения.

Применение в автомобильной электронике:

TLE7183F SCD2 широко используется в системах управления двигателем для:

  • Управления дроссельной заслонкой: Обеспечивает точное позиционирование и контроль воздушного потока в двигателе.
  • Электрического усилителя рулевого управления: Обеспечивает управление электродвигателями в системах усилителя руля.
  • Насосов и вентиляторов: Управляет топливными насосами, водяными насосами и вентиляторами системы охлаждения.

TLE7183F SCD2 является надежным и высокоэффективным решением для управления 3-фазными двигателями в автомобильных системах, обеспечивая высокую производительность и соответствие строгим требованиям автомобильной промышленности.
