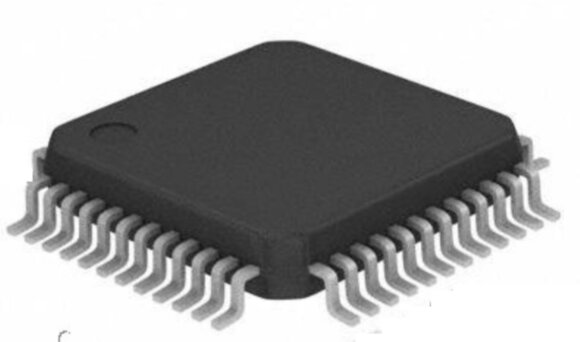

STM32F103 ARM Cortex-M3
- Обзор
- Отзывы0
STM32F103 — это высокопроизводительный 32-битный микроконтроллер семейства STM32, построенный на базе ядра ARM Cortex-M3 и разработанный компанией STMicroelectronics. Микроконтроллер предназначен для использования в широком спектре приложений, включая встраиваемые системы, промышленную автоматизацию, медицинские устройства и потребительскую электронику. Серия STM32F103 отличается доступной ценой, низким энергопотреблением и мощными вычислительными возможностями.
Основные характеристики:
- Архитектура: ARM Cortex-M3, 32-бит.
- Тактовая частота: до 72 МГц.
- Объем памяти:
- Флеш-память: от 16 КБ до 1 МБ (в зависимости от модели).
- Оперативная память (SRAM): от 6 КБ до 96 КБ.
- Периферийные интерфейсы:
- GPIO: до 80 выводов.
- UART/USART: до 5 портов.
- SPI: до 3 портов.
- I2C: до 2 портов.
- CAN: до 2 портов (в зависимости от модели).
- USB 2.0 Full Speed: 1 порт с встроенным PHY.
- ADC: 12-битный, до 16 каналов.
- DAC: 12-битный, до 2 каналов.
- PWM: поддержка генерации ШИМ через таймеры.
- Таймеры:
- 3 стандартных 16-битных таймера с функциями захвата и сравнения.
- 1 расширенный 16-битный таймер (для управления двигателями).
- 2 16-битных таймера общего назначения.
- Рабочее напряжение: 2.0–3.6 В.
- Температурный диапазон: от -40°C до +85°C (индустриальный) и до +105°C (автомобильный).
Преимущества:
- Высокая производительность: ARM Cortex-M3 предоставляет высокую производительность при низком энергопотреблении, что делает STM32F103 идеальным для задач с ограничениями по мощности.
- Гибкость конфигурации: широкий выбор моделей с различным объемом памяти и периферийными интерфейсами для удовлетворения потребностей различных приложений.
- USB-интерфейс: встроенная поддержка USB 2.0 Full Speed позволяет реализовать функции устройства, хоста или OTG.
- Энергоэффективность: низкое энергопотребление в рабочих и спящих режимах позволяет использовать STM32F103 в автономных и портативных устройствах.
- Поддержка стандартов связи: наличие интерфейсов UART, SPI, I2C и CAN делает этот микроконтроллер подходящим для сетевых решений.
Особенности:
- Система тактирования:
- Встроенный RC-осциллятор 8 МГц.
- Поддержка внешних кварцевых резонаторов и генераторов.
- PLL для множителя частоты.
- Режимы энергосбережения:
- Sleep, Stop и Standby.
- Встроенная возможность пробуждения от различных событий, включая прерывания и таймеры.
- Безопасность:
- Защита флеш-памяти от чтения.
- Возможности контроля напряжения питания (Brown-Out Reset).
- Аналоговые функции:
- АЦП с возможностью преобразования до 1 Мсэмпла/с.
- Встроенный компаратор и возможность использования DMA для обработки данных.
Области применения:
- Автоматизация промышленных процессов.
- Робототехника и системы управления двигателями.
- Медицинские приборы и сенсорные устройства.
- Интернет вещей (IoT) и устройства с низким энергопотреблением.
- Интеллектуальные бытовые приборы.
- Приложения с USB-интерфейсом, такие как HID (клавиатуры, мыши), CDC (виртуальные COM-порты) и другие.
Поддерживаемые среды разработки:
STM32F103 поддерживает множество популярных IDE и инструментов, включая:
- STM32CubeIDE: официальная бесплатная среда разработки от STMicroelectronics.
- Keil MDK-ARM.
- IAR Embedded Workbench.
- PlatformIO.
- Atollic TrueSTUDIO.
Также микроконтроллер поддерживает открытые инструменты, такие как GCC и OpenOCD, что делает его популярным среди DIY-энтузиастов и хоббистов.
Заключение:
STM32F103 сочетает в себе высокую производительность, гибкость и энергоэффективность, что делает его идеальным решением для разработчиков, работающих над широким спектром задач. Благодаря множеству периферийных интерфейсов, поддержке современных протоколов связи и простоте интеграции в проект, STM32F103 является одной из самых востребованных серий микроконтроллеров в своем классе.
