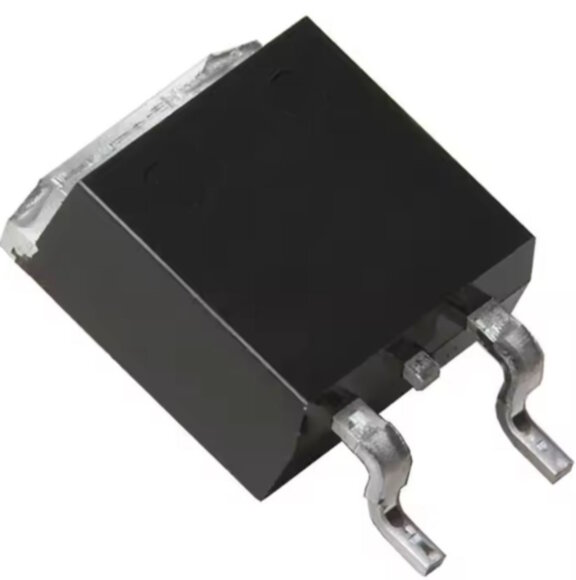

MBRB2045CT Vishay Корпус: D2PAK (TO-263AB)
- Обзор
- Отзывы0
MBRB2045CT — это мощный двойной диод Шоттки, предназначенный для работы в силовых схемах, таких как преобразователи напряжения, источники питания и автомобильная электроника. Диод обладает высокой эффективностью благодаря низкому прямому падению напряжения и малым переключающим потерям, что делает его идеальным для приложений с высокими требованиями к энергоэффективности.
Основные характеристики:
- Тип диода: Двойной диод Шоттки (с общим катодом).
- Максимальное обратное напряжение (VR): 45 В.
- Максимальный средний прямой ток (IO): 20 А (на общий катод, по 10 А на каждый диод).
- Максимальный пиковый ток (IFSM): 150 А (для кратковременных импульсов).
- Прямое напряжение (VF): 0.57 В (при 10 А и температуре 25°C).
- Тип корпуса: TO-220AB.
- Рабочая температура (Tj): от -65°C до +150°C.
- Емкость перехода (Cj): низкая емкость перехода для снижения потерь.
Преимущества:
- Низкое прямое падение напряжения: Уменьшает тепловыделение и потери энергии.
- Высокая эффективность: Диод Шоттки подходит для высокочастотных приложений благодаря малым потерям на переключение.
- Двойная структура: Возможность параллельного подключения для увеличения мощности или раздельного использования каждого диода.
- Широкий температурный диапазон: Обеспечивает стабильную работу в суровых условиях.
- Прочный корпус TO-220AB: Удобен для монтажа и обеспечивает хорошее теплоотведение.
Области применения:
- Преобразователи DC-DC:
- Используется в выходных цепях для повышения эффективности преобразования.
- Импульсные источники питания (SMPS):
- Применяется в выпрямительных цепях для минимизации тепловых потерь.
- Автомобильная электроника:
- Используется в системах стабилизации напряжения, зарядных устройствах и других силовых схемах.
- Солнечные инверторы:
- Для работы в цепях выпрямления с высокими токами.
- Зарядные устройства:
- Снижает энергопотери в высокочастотных зарядных устройствах.
Типовая схема включения:
- Общий катод: У двух диодов катоды соединены вместе, что позволяет:
- Использовать оба диода параллельно для увеличения тока.
- Использовать каждый диод в разных цепях для выпрямления сигналов или защиты от обратного напряжения.
Советы по использованию:
- Охлаждение:
- При больших токах (выше 5–10 А) рекомендуется использовать радиатор для отвода тепла от корпуса TO-220AB.
- Схемы защиты:
- Включите цепи защиты от перенапряжений, чтобы предотвратить повреждение диода при резких скачках напряжения.
- Параллельное подключение:
- Для равномерного распределения тока через оба диода обеспечьте минимальное расхождение в длине проводников.
Технические характеристики:
Значение | ||||||
---|---|---|---|---|---|---|
Макс. обратное напряжение (VR) | Макс. средний ток (IO) | Пиковый ток (IFSM) | Прямое напряжение (VF) | Корпус | Температурный диапазон | Альтернативы и аналоги:Если MBRB2045CT недоступен, можно рассмотреть аналоги:
Заключение:MBRB2045CT — это универсальный и надежный диод Шоттки с низким прямым падением напряжения и высокой токовой нагрузкой. Благодаря компактному корпусу TO-220AB и встроенным защитным характеристикам, он идеально подходит для использования в мощных преобразователях, выпрямителях и импульсных источниках питания, обеспечивая высокую эффективность и надежность. |
