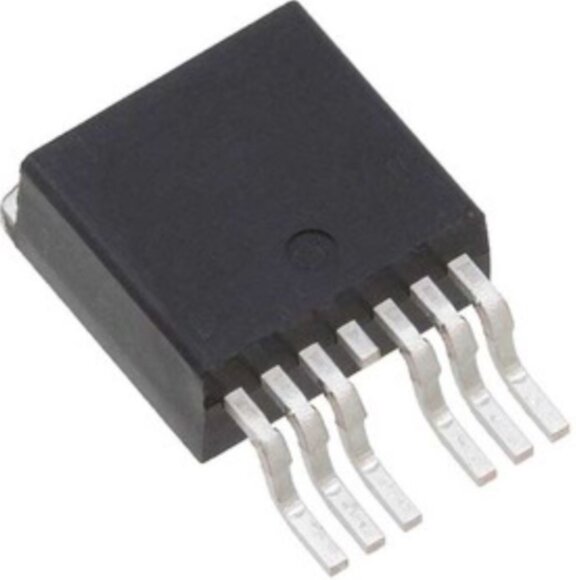

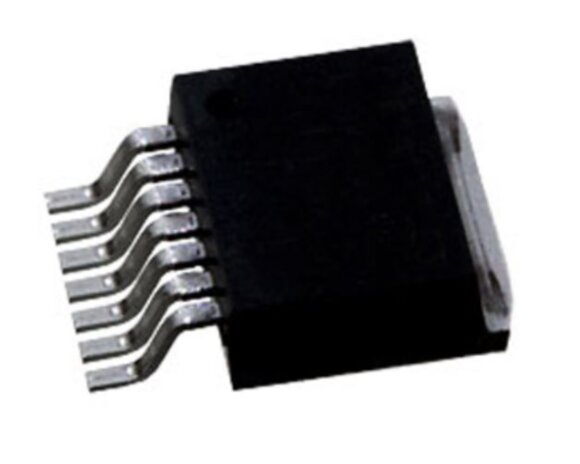

TLE4267 Корпус: TO-263-7

TLE4267 — это высокоточный линейный стабилизатор напряжения с фиксированным выходным напряжением, предназначенный для использования в автомобильных и промышленных приложениях. Благодаря встроенным функциям защиты и низкому уровню шума, стабилизатор подходит для питания чувствительных микроконтроллеров и других цифровых устройств.

Основные характеристики:

• Тип устройства: Линейный стабилизатор с фиксированным выходным напряжением.
• Выходное напряжение (Vout): 5 В (±2% точность).
• Максимальный выходной ток (Iout): до 450 мА.
• Входное напряжение (Vin): 5.5–45 В.
• Низкое падение напряжения (Dropout): менее 250 мВ при токе 100 мА.
• Ток покоя (Iq): менее 40 мкА в режиме ожидания.
• Корпус:
  • TO-252-5 (DPAK-5).
  • TO-220-5 (для увеличенной мощности).
• Встроенные функции защиты:
  • Защита от перенапряжения.
  • Ограничение по току (с защитой от короткого замыкания).
  • Защита от перегрева (термозащита).
• Рабочая температура: от -40°C до +150°C.

Преимущества:

1. Высокая точность: Выходное напряжение стабилизируется с отклонением не более ±2%, что подходит для чувствительных электронных устройств.
2. Низкое падение напряжения: Позволяет использовать стабилизатор в системах с низким запасом по входному напряжению.
3. Низкое энергопотребление: Благодаря минимальному току покоя стабилизатор эффективен в энергосберегающих системах.
4. Интегрированные защиты: Стабилизатор надежно работает в сложных условиях и защищен от перегрева, перегрузки и короткого замыкания.
5. Удобный корпус: DPAK и TO-220 обеспечивают легкость монтажа и хорошее теплоотведение.

Области применения:

1. Автомобильные системы:
   • Питание микроконтроллеров.
   • Системы управления двигателями и кузовной электроникой.
   • Системы диагностики и бортовых компьютеров.
2. Промышленные приложения:
   • Регуляторы напряжения в системах автоматизации.
   • Источники питания для микропроцессоров.
3. Бытовая электроника:
   • Питание периферийных устройств.
   • Зарядные устройства и стабилизированные блоки питания.
4. Системы с батарейным питанием:
   • Подходит для устройств, требующих стабильного выходного напряжения при изменяющемся входном.

Пример схемы подключения:

1. Входной конденсатор (Cin): 10 мкФ (или более) для сглаживания пульсаций на входе.
2. Выходной конденсатор (Cout): 22 мкФ (или более) для стабильной работы стабилизатора.
3. Функция сброса (Reset):
   • Вывод RESET сигнализирует о выходном напряжении: низкий уровень (LOW), если Vout меньше 4.5 В.
   • Подключается через подтягивающий резистор (10 кОм) к Vout.
4. Режим ожидания (EN):
   • Активное состояние: высокий уровень сигнала (EN > 2 В).
   • Отключение: низкий уровень (EN < 0.8 В), минимизируя ток покоя.

Технические характеристики:
