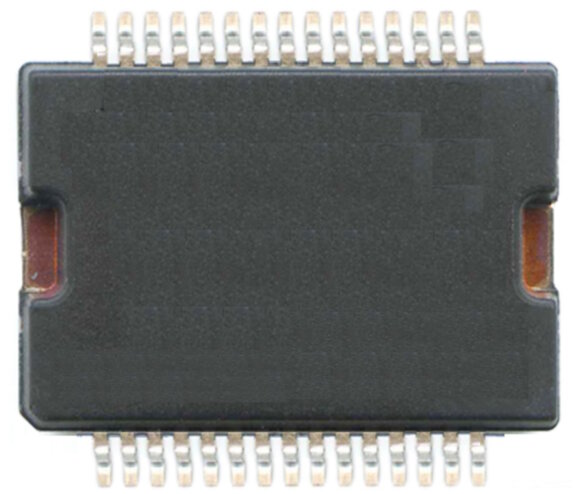

SC900711VW 28026624 — драйвер управления скоростью холостого хода

Технические характеристики

1. Назначение:
   • Управление скоростью холостого хода двигателя.
   • Контроль работы исполнительных механизмов, включая шаговые двигатели или электромагнитные клапаны.
2. Интеграция:
   • Включается в состав ECU для оптимизации работы двигателя.
   • Обеспечивает точное регулирование подачи воздуха и поддержание стабильной скорости холостого хода.
3. Энергопотребление:
   • Работает в низковольтных цепях (12 В системы автомобиля).
   • Обеспечивает эффективное управление с минимальными потерями.
4. Системные интерфейсы:
   • Поддержка входов/выходов для связи с датчиками и управляющими устройствами.
5. Температурный диапазон:
   • От -40°C до +125°C, соответствует автомобильным стандартам.
6. Функции защиты:
   • Защита от перегрузки по току.
   • Защита от короткого замыкания.
   • Защита от перегрева.

Признаки неисправности SC900711VW в автомобиле

1. Нестабильная работа двигателя на холостом ходу:
   • Колебания оборотов двигателя.
   • Остановка двигателя при холостом ходе.
   • Невозможность запустить двигатель.
2. Ошибки в системе управления двигателем (ECU):
   • Отображение ошибок на приборной панели.
   • Запись соответствующих кодов ошибок в памяти ECU.
3. Неисправность исполнительного механизма:
   • Клапан управления воздухом или шаговый двигатель не реагируют на команды.
   • Прерывистая или некорректная работа исполнительного механизма.
4. Проблемы с CAN-шиной:
   • Потеря связи между ECU и исполнительными устройствами.

Коды ошибок, связанные с неисправностью SC900711VW

1. P0505:
   • Неисправность системы управления скоростью холостого хода.
2. P0506:
   • Скорость холостого хода ниже нормы.
3. P0507:
   • Скорость холостого хода выше нормы.
4. P1519:
   • Проблемы с исполнительным механизмом холостого хода.
5. P1523:
   • Потеря связи с драйвером управления холостым ходом.

Диагностика и устранение неисправностей

1. Диагностическое оборудование:
   • Используйте OBD-II сканер для считывания и сброса кодов ошибок.
   • Проверьте данные о скорости холостого хода в режиме реального времени.
2. Проверка исполнительного механизма:
   • Проверьте шаговый двигатель или клапан на работоспособность.
   • Измерьте сопротивление обмоток шагового двигателя.
3. Проверка проводки:
   • Осмотрите разъемы и провода на наличие повреждений, обрывов или коррозии.
4. Тестирование SC900711VW:
   • Проверьте выходные сигналы драйвера с помощью мультиметра или осциллографа.
5. Замена:
   • При неисправности микросхемы выполните замену. Для этого потребуется оборудование для пайки поверхностного монтажа.

Особенности

• Высокая точность управления: Обеспечивает стабильную работу двигателя на холостом ходу.
• Компактность: Легко интегрируется в автомобильный ECU.
• Надежность: Соответствует стандартам автомобильной электроники.

Схема подключения SC900711VW в системе ECU

SC900711VW используется для управления исполнительным механизмом, ответственным за регулирование скорости холостого хода (например, шаговым двигателем или клапаном управления воздухом). Ниже приведено описание типичной схемы подключения микросхемы в составе ECU:

Основные элементы схемы

1. Микроконтроллер ECU (управляющая логика):
   • Передает управляющие сигналы на SC900711VW.
   • Считывает данные с датчиков и формирует команды для регулирования скорости холостого хода.
2. Исполнительный механизм:
   • Шаговый двигатель: Управляет количеством воздуха, поступающего в двигатель.
   • Клапан управления воздухом (IAC — Idle Air Control Valve): Используется для плавного регулирования подачи воздуха.
3. Силовая цепь:
   • Подключение питания (12 В) для обеспечения работы исполнительного механизма.
   • Защита по току и напряжению с помощью предохранителей и защитных диодов.
4. Датчики:
   • Датчик положения дроссельной заслонки (TPS): Обеспечивает информацию о положении дросселя.
   • Датчик скорости коленчатого вала (CKP): Передает данные о текущих оборотах двигателя.
   • Датчик температуры воздуха или охлаждающей жидкости: Влияет на корректировку скорости холостого хода.
5. SC900711VW (драйвер):
   • Увеличивает мощность управляющего сигнала от микроконтроллера для управления исполнительным механизмом.

Пример схемы подключения SC900711VW

a

Объяснение подключения

1. Питание (VCC):
   • Подается 5 В от регулятора внутри ECU.
   • Для силовой цепи (управления исполнительным механизмом) используется +12 В.
2. Входы управления:
   • Управляющий сигнал поступает от микроконтроллера ECU на вход SC900711VW. Обычно это цифровой сигнал с уровнем TTL или CMOS.
3. Выходы:
   • SC900711VW управляет катушками шагового двигателя или электромагнитного клапана.
   • Подключение выходов драйвера осуществляется к обмоткам двигателя.
4. Масса:
   • Общая точка заземления для микросхемы и всей системы ECU.
5. Датчики:
   • SC900711VW работает совместно с датчиками, которые обеспечивают обратную связь для корректировки работы системы.

Защита схемы

1. Диоды:
   • Используются для защиты выходных цепей от обратных токов при работе с индуктивной нагрузкой.
2. Предохранители:
   • Устанавливаются в цепи питания для защиты от перегрузки по току.
3. Электролитические конденсаторы:
   • Устанавливаются на входе питания для сглаживания пульсаций напряжения.
4. Резисторы подтяжки:
   • Используются для входов управления, чтобы обеспечить корректный логический уровень.

Рекомендации по проектированию и диагностике

1. Проверка сигнала:
   • Используйте осциллограф для анализа управляющих сигналов на входах и выходах SC900711VW.
2. Тестирование исполнительного механизма:
   • Проверьте шаговый двигатель или клапан на правильность работы, измеряя сопротивление обмоток и ток потребления.
3. Эмуляция сигнала:
   • Для тестирования можно использовать генератор сигналов, чтобы проверить реакцию SC900711VW на входные сигналы.
4. Диагностика ECU:
   • Подключите OBD-II сканер для анализа ошибок и текущих параметров работы системы.
