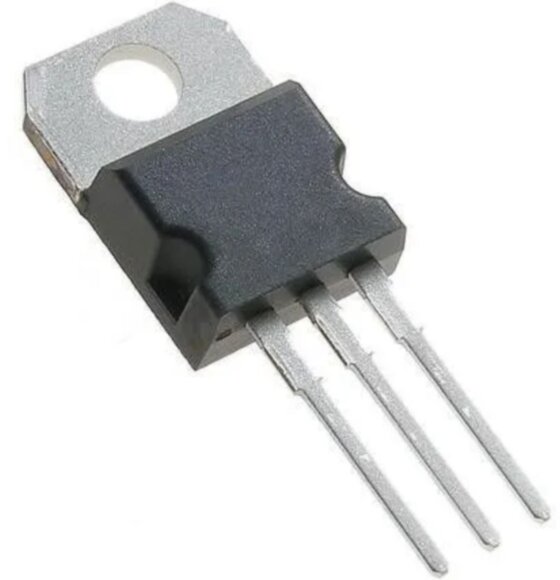

IRF540NPBF – это N-канальный MOSFET транзистор, предназначенный для работы в высоковольтных и силовых цепях. Он используется в блоках управления двигателями, импульсных источниках питания, автомобильных ЭБУ и других мощных схемах коммутации.
Полное описание
Артикул: 0016016
  • Обзор
  • Отзывы0

Основные характеристики

  • Производитель: Infineon Technologies / Vishay / ON Semiconductor
  • Тип: N-канальный MOSFET
  • Корпус: TO-220AB – для монтажа с радиатором

Электрические параметры

  • Напряжение сток-исток (Vds): 100 В
  • Максимальный ток стока (Id): 33 А
  • Сопротивление канала (Rds(on)): 44 мОм (при Vgs = 10 В)
  • Напряжение управления (Vgs): ±20 В
  • Максимальная рассеиваемая мощность (Pd): 94 Вт
  • Температурный диапазон: от -55°C до +175°C
  • Быстрое время переключения – подходит для высокочастотных схем

Применение

  • Автомобильные ЭБУ:
    • Управление катушками зажигания
    • Коммутация форсунок
    • Системы управления вентилятором и насосами
  • Источники питания и преобразователи:
    • Импульсные блоки питания
    • DC-DC преобразователи
    • Инверторы и стабилизаторы
  • Системы коммутации и управления:
    • Управление двигателями
    • Реле с твердотельным переключением
    • Силовые драйверы и PWM-контроллеры

Корпус и распиновка

TO-220AB – основные выводы

  • Вывод 1 (G) – Затвор (Gate) – управление транзистором
  • Вывод 2 (D) – Сток (Drain) – подключение к нагрузке
  • Вывод 3 (S) – Исток (Source) – общий минус
  • Металлический фланец – соединен со стоком, используется для теплоотвода

Признаки неисправности

  • Нагрузка не включается или работает нестабильно
  • Перегрев и выгорание транзистора
  • Повышенное энергопотребление в цепи
  • Отсутствие выходного сигнала при наличии входного управляющего напряжения

Диагностика и замена

Проверка мультиметром:

  • Тестирование сопротивления между затвором, стоком и истоком
  • Проверка целостности канала

Использование осциллографа:

  • Анализ формы сигнала на затворе

Замена:

  • Использовать оригинальный IRF540NPBF или его аналог
  • Обеспечить качественный теплоотвод (радиатор)

Заключение

IRF540NPBF – мощный N-канальный MOSFET-транзистор, применяемый в автомобильных ЭБУ, источниках питания, системах управления нагрузками. Благодаря высокому току (33 А), напряжению (100 В) и низкому Rds(on), он отлично подходит для силовых схем и импульсных преобразователей
