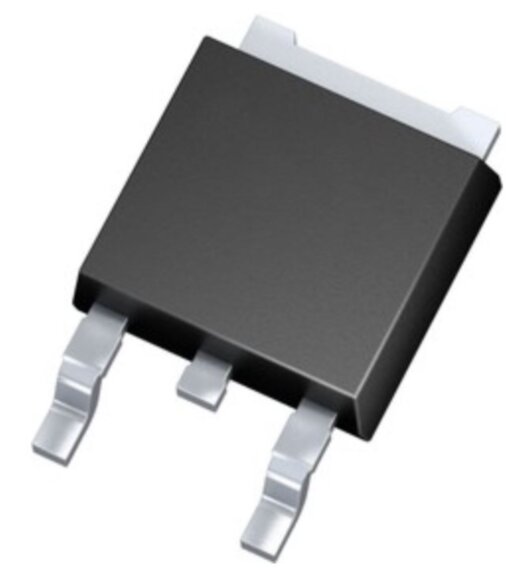

B100NF04 — это N-канальный силовой MOSFET-транзистор, предназначенный для использования в схемах управления высокими токами и напряжениями. Он применяется в автомобильной электронике, промышленной автоматизации, преобразователях и других устройствах, где требуются низкие потери мощности и высокая надежность
Полное описание
Артикул: 0016030
  • Обзор
  • Отзывы0

Основные характеристики

  1. Производитель:
    • Infineon Technologies.
  2. Тип устройства:
    • N-канальный MOSFET-транзистор.
  3. Корпус:
    • TO-252 (DPAK) — корпус для поверхностного монтажа (SMD).
  4. Электрические параметры:
    • Максимальное напряжение сток-исток (Vds): 40 В.
    • Максимальный ток стока (Id): до 100 А (при Tj = 25°C).
    • Напряжение затвор-исток (Vgs): ±20 В.
    • Сопротивление канала в открытом состоянии (Rds(on)): ~4 мОм (при Vgs = 10 В).
  5. Мощность рассеивания (Pd):
    • До 110 Вт при адекватном охлаждении.
  6. Скорость переключения:
    • Высокая скорость переключения для минимизации потерь мощности.
  7. Температурный диапазон:
    • -55°C до +175°C.

Корпус TO-252 (DPAK)

  1. Особенности корпуса:
    • Компактный корпус с теплоотводящей площадкой.
    • Удобен для использования в устройствах с высокой плотностью компонентов.
  2. Размеры:
    • Примерные габариты: 6.6 мм × 6.1 мм × 2.3 мм.
  3. Распиновка:
    • 1 (G): Gate (Затвор).
    • 2 (D): Drain (Сток).
    • 3 (S): Source (Исток).
    • Теплоотвод подключён к стоку.

Применение

  1. Автомобильные системы:
    • Управление электроприводами.
    • Использование в системах освещения и обогрева.
  2. Промышленные приложения:
    • Управление высокими токами в источниках питания и преобразователях.
  3. Энергосистемы:
    • Применение в преобразователях DC-DC.
    • Источники бесперебойного питания (UPS).
  4. Бытовая электроника:
    • Используется в высокомощных устройствах, таких как блоки питания.

Преимущества

  • Высокий токопроводящий потенциал: Поддерживает токи до 100 А.
  • Низкое сопротивление канала: Минимальные потери мощности.
  • Компактность: Корпус TO-252 идеально подходит для плотных монтажных схем.
  • Надежность: Поддерживает работу в широком диапазоне температур.

Особенности

  • Низкие потери на переключение и проводимость.
  • Высокая устойчивость к скачкам напряжения и токовым перегрузкам.
  • Простота интеграции в схемы управления
