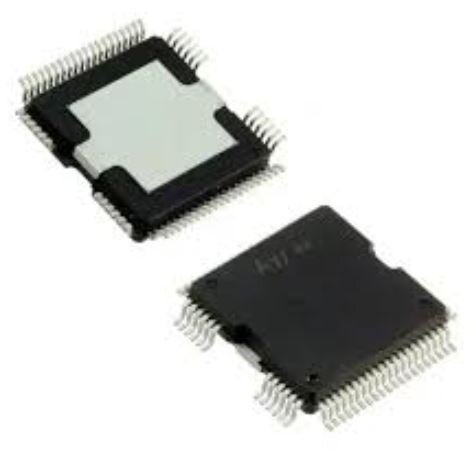

ATIC 39 B4 A2C08350 — это микросхема, выпускаемая компанией STMicroelectronics, предназначенная для использования в автомобильной электронике. Она выполнена в корпусе HQFP-64 и обычно применяется в блоках управления двигателем (ECU), трансмиссией и других системах, требующих надежного управления мощными цепями и высокоточным контролем
Полное описание
Артикул: 0016046
  • Обзор
  • Отзывы0

Основные характеристики

  1. Производитель:
    • STMicroelectronics.
  2. Тип устройства:
    • Контроллер или драйвер, используемый для управления силовыми компонентами, такими как:
      • Топливные форсунки.
      • Катушки зажигания.
      • Электромагнитные клапаны.
      • Электромоторы.
  3. Корпус:
    • HQFP-64 (Heat Quad Flat Package, 64 вывода):
      • Компактный корпус с плоскими выводами для поверхностного монтажа.
      • Металлическая теплоотводящая площадка для работы с высокими токами.
  4. Примерные электрические параметры:
    • Напряжение питания: 12 В (стандартная бортовая сеть автомобилей).
    • Максимальный ток нагрузки: Зависит от конкретного применения (обычно до 10–15 А для каждого канала).
    • Температурный диапазон: -40°C до +125°C (автомобильный стандарт).
  5. Особенности:
    • Высокая устойчивость к скачкам напряжения (защита от перенапряжения).
    • Интегрированные функции диагностики и защиты:
      • Защита от короткого замыкания.
      • Защита от перегрева.
      • Защита от обратной полярности.

Корпус HQFP-64

  1. Размеры:
    • Размер корпуса: ~10 мм × 10 мм.
    • Шаг выводов: 0.5 мм.
  2. Распиновка:
    • Выводы включают:
      • Линии управления входом (управление сигналами PWM или логическими уровнями).
      • Выводы для подключения силовых цепей (инжекторы, катушки зажигания, моторы и т.д.).
      • Питание и заземление.
  3. Теплоотвод:
    • Металлическая подложка соединена с общей шиной (обычно заземление), что позволяет эффективно рассеивать тепло.

Применение

  1. Блоки управления двигателем (ECU):
    • Управление впрыском топлива.
    • Работа с системами зажигания.
  2. Системы трансмиссии:
    • Управление гидравлическими клапанами.
    • Работа с электромеханическими модулями.
  3. Системы безопасности:
    • Управление системами ABS/ESP.
  4. Промышленные и автомобильные системы:
    • Используется в высокопроизводительных контроллерах.

Признаки неисправности

  1. Симптомы:
    • Пропуски зажигания или нестабильная работа двигателя.
    • Ошибки диагностики ECU (коды ошибок OBD-II).
    • Отказ работы форсунок или катушек зажигания.
  2. Причины неисправности:
    • Короткое замыкание в управляемых цепях (форсунки, катушки).
    • Перегрев из-за недостаточного теплоотвода.
    • Скачки напряжения в бортовой сети автомобиля.

Рекомендации по диагностике и замене

  1. Диагностика:
    • Проверьте напряжение питания и сигналы управления с помощью мультиметра или осциллографа.
    • Проверьте сопротивление цепей нагрузки (например, форсунок или катушек зажигания).
  2. Замена:
    • Используйте оригинальные компоненты STMicroelectronics A2C08350 или проверенные аналоги.
    • При установке используйте теплопроводящую пасту для улучшения теплоотвода.
  3. После замены:
    • Перепроверьте состояние всех нагрузок (форсунки, катушки) на предмет короткого замыкания или повышенного потребления тока.

Преимущества

  • Высокая производительность и надёжность.
  • Компактность за счёт использования HQFP-64 корпуса.
  • Интеграция функций диагностики и защиты.
  • Устойчивость к автомобильным условиям эксплуатации (температура, вибрация, скачки напряжения)
