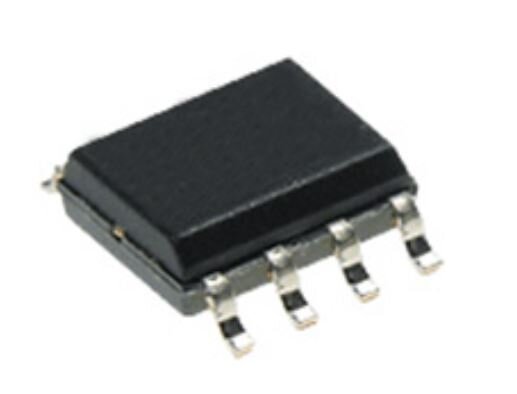

1NV04DP SO-8 полностью защищенный силовой MOSFET из серии OMNIFET II, предназначенный для автомобильных и промышленных приложений. Он обеспечивает защиту от перенапряжения, перегрева и ограничение тока.
Полное описание
Артикул: 0015960
  • Обзор
  • Отзывы0

VNS1NV04DP-E — это полностью защищенный силовой MOSFET из серии OMNIFET II, предназначенный для автомобильных и промышленных приложений. Он обеспечивает защиту от перенапряжения, перегрева и ограничение тока.

1NV04DP: Полностью защищенный силовой MOSFET из серии OMNIFET II

Основное назначение:

1NV04DP — это мощный MOSFET, разработанный для автомобильных и промышленных приложений, где требуется высокая надежность, встроенные защитные механизмы и возможность работы в сложных условиях.

Ключевые характеристики:

  1. Тип транзистора:
    • N-канальный MOSFET из семейства OMNIFET II.
  2. Корпус:
    • SO-8 (Small Outline Package с 8 выводами), предназначен для поверхностного монтажа.
    • Компактный, хорошо подходит для применения в ограниченном пространстве.
  3. Основные параметры:
    • Максимальное напряжение стока-истока (V_DS): 40 В.
    • Максимальный ток стока (I_D): 4 А.
    • Сопротивление в открытом состоянии (R_DS(on)): низкое значение для снижения потерь мощности.
  4. Защита и встроенные функции:
    • Защита от перенапряжения: предотвращает повреждение при кратковременных скачках напряжения.
    • Защита от перегрева: встроенный температурный сенсор отключает транзистор при превышении критической температуры.
    • Ограничение тока: защита от коротких замыканий и превышения номинального тока.
    • Защита от электростатического разряда (ESD).
  5. Прямое управление:
    • Совместим с микроконтроллерами, благодаря низкому напряжению управления на затворе (обычно 5 В).

Применение:

  1. Автомобильные приложения:
    • Управление реле и соленоидами.
    • Управление осветительными приборами (фары, дневные ходовые огни).
    • Системы обогрева стекол или сидений.
    • Управление электродвигателями (например, стеклоочистители, вентиляторы).
  2. Промышленные приложения:
    • Приводы двигателей малой мощности.
    • Управление электромагнитными клапанами.
    • Системы защиты и мониторинга.
  3. Системы защиты:
    • Используется в схемах, где требуется защита нагрузки от нестабильных условий, например, скачков напряжения или перегрева.

Особенности серии OMNIFET II:

Микросхемы серии OMNIFET II объединяют преимущества MOSFET с интеллектуальными функциями защиты, что делает их идеальными для применения в условиях высокой нагрузки и непредсказуемых изменений напряжения.

Преимущества использования 1NV04DP:

  • Компактность и легкость монтажа благодаря корпусу SO-8.
  • Повышенная надежность благодаря встроенной защите.
  • Простота интеграции в схемы с микроконтроллерами.
  • Уменьшение числа внешних компонентов, так как защита встроена в сам транзистор.
