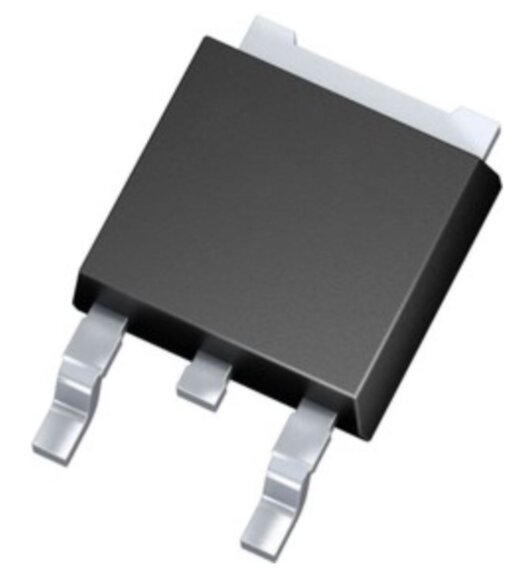

5503DM — N-канальный MOSFET-транзистор

Основные характеристики

1. Тип устройства:
   • N-канальный MOSFET.
2. Электрические параметры:
   • Максимальное напряжение сток-исток (Vds): 30 В.
   • Максимальный ток стока (Id): 50 А (при Tcase = 25°C).
   • Сопротивление канала в открытом состоянии (Rds(on)): ~8–10 мОм (при Vgs = 10 В).
   • Напряжение затвор-исток (Vgs): ±20 В.
3. Мощность рассеивания (Pd):
   • До 50–75 Вт (при использовании эффективного охлаждения).
4. Температурный диапазон:
   • От -55°C до +150°C.
5. Скорость переключения:
   • Высокая скорость включения и выключения, что минимизирует потери мощности.
6. Корпус:
   • DPAK (TO-252) — корпус для поверхностного монтажа (SMD).

Корпус TO-252 (DPAK)

1. Особенности корпуса:
   • Компактный корпус с теплоотводящей пластиной для улучшенного отвода тепла.
   • Подходит для монтажа на платах высокой плотности.
2. Размеры корпуса:
   • Примерные размеры: 6.6 мм × 6.1 мм × 2.3 мм.
3. Распиновка:
   • 1 (G): Gate (Затвор).
   • 2 (D): Drain (Сток).
   • 3 (S): Source (Исток).
   • Теплоотвод подключён к стоку.

Применение

1. Автомобильные системы:
   • Управление электродвигателями, вентиляторами, насосами.
   • Используется в блоках управления (ECU) для работы с мощными потребителями.
2. Промышленные устройства:
   • Преобразователи напряжения.
   • Источники питания и схемы управления реле.
3. Энергетика:
   • Инверторы и системы управления солнечными панелями.
   • Источники бесперебойного питания (UPS).
4. Бытовая электроника:
   • Управление нагревательными элементами, освещением.

Преимущества

• Высокая токопроводимость: Поддерживает токи до 50 А.
• Низкое сопротивление канала (Rds(on)): Минимальные потери при работе.
• Компактность: Корпус TO-252 подходит для современных устройств с высокой плотностью компонентов.
• Универсальность: Подходит для широкого спектра приложений.

Особенности

• Быстрое переключение, что делает его подходящим для работы в высокочастотных цепях.
• Высокая устойчивость к перегрузкам по току и напряжению.
• Хорошее управление тепловыделением благодаря компактному корпусу с теплоотводящей подложкой.

Рекомендации по использованию

1. Используйте радиатор или эффективный теплоотвод для работы с высокими токами.
2. Для индуктивных нагрузок (моторы, реле) добавьте защитный диод свободного хода.
3. Для надёжного управления затвором используйте драйвер затвора или резистор между затвором и землёй
