8201AG — это N-канальный MOSFET-транзистор, предназначенный для работы в силовой электронике. Такие компоненты часто применяются в автомобильных системах, промышленных устройствах и источниках питания благодаря их высокой эффективности, низкому сопротивлению канала и надежности
Полное описание
Артикул: 0016031
  • Обзор
  • Отзывы0

Основные характеристики

  1. Производитель:
    • ON Semiconductor (или другой производитель, в зависимости от контекста).
  2. Тип устройства:
    • N-канальный MOSFET.
  3. Корпус:
    • TO-252 (DPAK) — корпус для поверхностного монтажа (SMD).
  4. Электрические параметры:
    • Максимальное напряжение сток-исток (Vds): 100 В.
    • Максимальный ток стока (Id): до 20–30 А (в зависимости от условий работы и охлаждения).
    • Сопротивление канала в открытом состоянии (Rds(on)): ~25–30 мОм (при Vgs = 10 В).
    • Напряжение затвор-исток (Vgs): ±20 В.
  5. Мощность рассеивания (Pd):
    • До 50–75 Вт (при адекватном охлаждении).
  6. Температурный диапазон:
    • -55°C до +175°C.

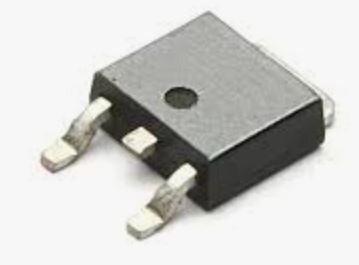

Корпус TO-252 (DPAK)

  1. Особенности корпуса:
    • Компактный корпус с теплоотводящей подложкой.
    • Удобен для поверхностного монтажа на высокоплотных платах.
  2. Размеры:
    • Примерные габариты: 6.6 мм × 6.1 мм × 2.3 мм.
  3. Распиновка:
    • 1 (G): Gate (Затвор).
    • 2 (D): Drain (Сток).
    • 3 (S): Source (Исток).
    • Теплоотвод подключён к стоку.

Применение

  1. Автомобильные системы:
    • Управление электроприводами и вентиляторами.
    • Использование в системах освещения и обогрева.
  2. Промышленные приложения:
    • Источники питания и преобразователи напряжения.
    • Контроль мощных нагрузок.
  3. Энергетические системы:
    • Инверторы для солнечных панелей.
    • Источники бесперебойного питания (UPS).
  4. Бытовая электроника:
    • Применяется в мощных бытовых устройствах, таких как кондиционеры и стиральные машины.

Преимущества

  • Высокая эффективность: Низкое сопротивление Rds(on) обеспечивает минимальные потери мощности.
  • Компактность: Корпус TO-252 позволяет экономить место на плате.
  • Универсальность: Подходит для различных схем управления мощными нагрузками.
  • Надежность: Высокая устойчивость к перегрузкам и скачкам напряжения.

Особенности

  • Быстрое переключение, что минимизирует тепловые потери при работе с высокими частотами.
  • Подходит для работы с высокими токами при правильном охлаждении.
  • Совместимость с большинством стандартных схем управления MOSFET
