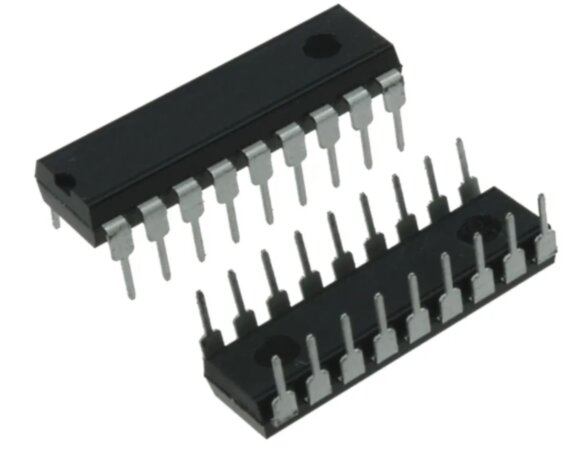

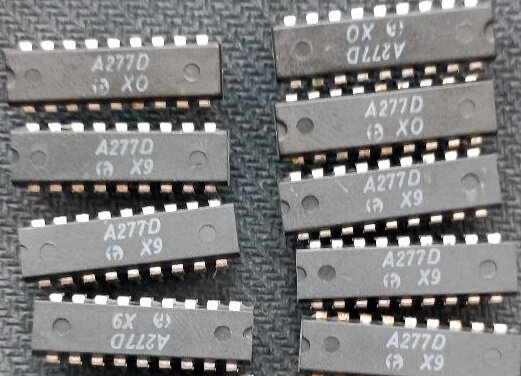

Назначение: Микросхема A277D (альтернативные обозначения: UAA180, К1003ПП1) предназначена для визуализации амплитуды сигнала посредством управления светодиодными шкалами. Применяется в системах визуального мониторинга уровня сигнала, включая аудиоаппаратуру (например, усилители мощности), блоки питания и электронные устройства, требующие индикации напряжения. Ключевые характеристики: • Напряжение питания: o Номинальное: 12 В (постоянного тока). o Допустимый диапазон: 10–18 В. • Входные параметры: o Сигнальный вход (вывод 17): 0–6 В. o Максимальное напряжение на выводах 3 и 16: 6 В. o Входной ток (выводы 3, 16, 17): < 1 мкА. • Выходные параметры: o Число уровней индикации: 12. o Максимальный выходной ток (выводы 4–15): 10 мА. • Энергопотребление: o Ток потребления (без нагрузки): < 10 мА. • Температурный режим: o Рабочий диапазон: от -10°C до +70°C. Области применения: 1. Аудиотехника: Визуализация уровня звукового сигнала в усилителях, микшерах. 2. Источники питания: Индикация выходного напряжения и тока. 3. Измерительные системы: Отображение данных через светодиодные шкалы в тестовом оборудовании. Преимущества: • Гибкость интеграции: Простое подключение к схемам управления светодиодами благодаря стандартным интерфейсам. • Расширенный диапазон питания: Совместимость с источниками 10–18 В, что обеспечивает универсальность в различных устройствах. • Энергоэффективность: Низкое энергопотребление снижает нагрузку на цепи питания. • Многоуровневая индикация: 12 дискретных уровней для точного отображения динамики сигнала.
Микросхема A277D — надежное решение для управления светодиодными индикаторами в системах визуализации сигналов. Благодаря широкому диапазону рабочих параметров, низкому энергопотреблению и простоте интеграции, она сохраняет актуальность в аудиооборудовании, измерительных приборах и блоках питания. Ее архитектура оптимизирована для точного отображения амплитудных характеристик сигнала, что делает ее ключевым компонентом в индикационных системах.
