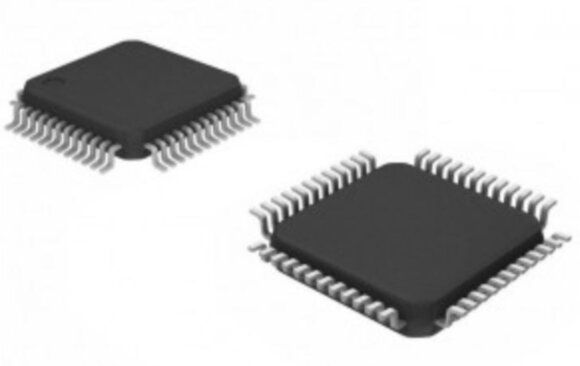

AS15F — специализированная микросхема гаммокоррекции

AS15F — это специализированная микросхема гаммокоррекции
Полное описание
Артикул: 0015941
150
-+Купить
  • Обзор
  • Отзывы0

AS15F — это специализированная микросхема гаммокоррекции, используемая в блоках T-CON (Timing Controller) для жидкокристаллических (LCD) телевизоров. Эта микросхема предназначена для управления уровнем яркости и контрастности дисплея, обеспечивая точную коррекцию гаммы. Гаммокорректор играет ключевую роль в формировании высококачественного изображения на экране, оптимизируя цветопередачу и градиенты.

Основные характеристики:

  • Тип устройства: 14-канальный гамма-буфер.
  • Корпус: TSSOP-48 (узкий корпус с 48 выводами).
  • Диапазон напряжений питания:
    • Аналоговое питание (VDD): 7–18 В.
    • Логическое питание (VCC): 2.7–5.5 В.
  • Максимальный выходной ток: ±150 мА на канал.
  • Рабочая температура: от -20°C до +85°C.
  • Функциональность:
    • Поддержка 14 независимых каналов для коррекции уровней напряжения.
    • Обеспечение точного управления уровнями напряжения для гамма-кривой дисплея.

Принцип работы:

AS15F отвечает за передачу и коррекцию сигналов на жидкокристаллическую матрицу телевизора через T-CON плату. Гаммокоррекция используется для преобразования нелинейных характеристик дисплея в линейные, что улучшает отображение градаций цвета и уровня яркости. В большинстве случаев AS15F взаимодействует с цепями усиления и преобразования сигнала, получая данные от процессора изображения.

Преимущества:

  1. Высокая точность: 14-канальная структура обеспечивает оптимальную коррекцию напряжений для LCD панелей, улучшая градации изображения.
  2. Компактность: узкий корпус TSSOP-48 подходит для интеграции в современные платы T-CON.
  3. Широкий диапазон напряжений: поддерживает работу как с высокими, так и с низкими уровнями питания, что делает AS15F универсальной для различных моделей телевизоров.
  4. Стабильность работы: обеспечивает низкий уровень шума и высокую надежность в процессе работы.

Типовые неисправности:

  1. Проблемы с отображением изображения:
    • Потеря контрастности.
    • Появление полос на экране.
    • Искажения цветопередачи (некорректные градации гаммы).
  2. Причины выхода из строя:
    • Перегрев платы T-CON из-за плохого охлаждения.
    • Плохое качество питания (перенапряжение или скачки напряжения).
    • Некачественная пайка выводов микросхемы.

Замена AS15F часто требуется в случае неисправностей, связанных с изображением, что делает её одним из наиболее заменяемых компонентов в блоках T-CON.

Области применения:

  • Жидкокристаллические телевизоры (LCD): AS15F используется в блоках T-CON для управления гаммой и обеспечения качественной передачи изображения.
  • Мониторы: в качестве компонента для управления гаммой в дисплеях.
  • Проекционные устройства: обеспечивает корректную передачу цветов и градаций.

Альтернативы AS15F:

В случае недоступности AS15F можно использовать её аналоги:

  • AS15G: практически идентична AS15F, но с улучшенной температурной устойчивостью.
  • AS19 и другие модели гаммокорректоров: зависят от конкретной схемы и производителя.

Советы по ремонту:

  1. При замене AS15F рекомендуется использовать качественный паяльный инструмент и термопасту для защиты платы от перегрева.
  2. Проверяйте напряжения на входах и выходах микросхемы, чтобы убедиться в правильной работе цепи.
  3. Используйте осциллограф для анализа сигналов гаммы на плате T-CON.

AS15F является важным компонентом современных LCD телевизоров, обеспечивающим точную передачу изображения на матрицу. Несмотря на свою надежность, эта микросхема может выходить из строя, особенно при интенсивной эксплуатации устройства. При правильной диагностике и замене AS15F телевизор может быть восстановлен к исходному качеству изображения.
