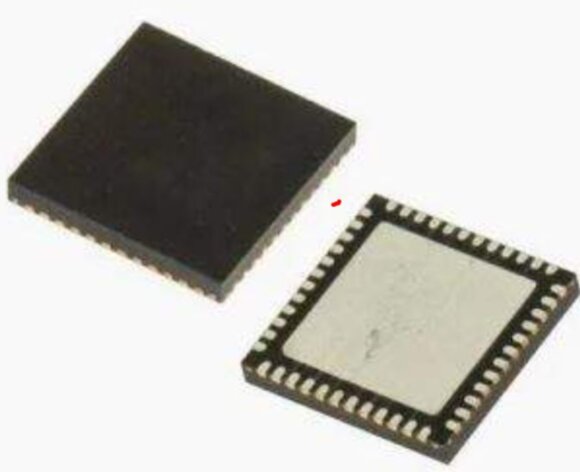

ATIC 61 D3 ATA6841P – Драйвер моторного управления (QFN-48)

Основные характеристики

• Производитель:
  • Microchip / Atmel (ATA6841P – продукт семейства Microchip)
• Тип устройства:
  • Драйвер управления двигателем с MOSFET-выходами
  • Поддержка трехфазных и однофазных электродвигателей
• Корпус:
  • QFN-48 (Quad Flat No-lead, 48 выводов)
  • Компактный корпус для поверхностного монтажа

Электрические параметры

• Напряжение питания: до 40 В
• Максимальный выходной ток: до 10 А
• Интерфейс управления: SPI / PWM
• Встроенная защита от перегрева, перенапряжения, короткого замыкания
• Диагностика состояния нагрузки

Применение в автомобилях

• Блоки управления вентиляторами системы охлаждения
• Управление топливными насосами и маслонасосами
• Приводы клапанов EGR и систем рециркуляции
• Электроприводы стеклоподъемников и люков
• Системы рулевого управления с электроусилителем

Распиновка и подключение

• Основные выводы
  • VDD – питание логики
  • VS – основное питание
  • PWM / SPI – управление микросхемой
  • OUT1-OUT3 – выходы на обмотки двигателя
  • GND – общий минус

Признаки неисправности

• Отказ работы электродвигателей в системах автомобиля
• Ошибки в системе охлаждения (не включается вентилятор)
• Неисправности в приводах заслонок и дроссельных узлах
• Ошибки на диагностике, связанные с питанием и управлением нагрузками

Диагностика и замена

• Проверка напряжения на выводах питания
• Анализ осциллографом управляющих сигналов SPI/PWM
• Замена на оригинальную ATA6841P или аналог с аналогичными характеристиками

ATIC 61 D3 ATA6841P – это драйвер управления электродвигателями, применяемый в автомобильных ЭБУ для управления вентиляторами, насосами, электроприводами. При неисправности возможны проблемы с охлаждением, электроприводами и исполнительными механизмами
