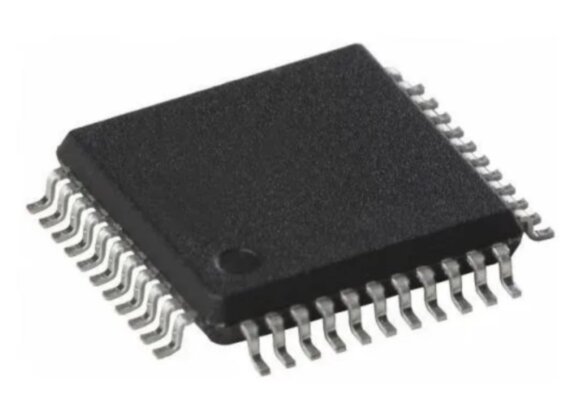

ATmega644PA-AU, 8-Бит, AVR, 16МГц, 64КБ Flash, 4КБ SRAM, TQFP-44
Полное описание
Артикул: 0015912
300
-+Купить
  • Обзор
  • Отзывы0

ATmega644PA-AU — это мощный и универсальный 8-разрядный микроконтроллер семейства AVR от компании Microchip Technology (ранее Atmel). Он предназначен для широкого спектра приложений, включая встраиваемые системы, IoT, системы управления, робототехнику и промышленную автоматизацию. Выполнен в компактном корпусе TQFP-44.

Основные характеристики ATmega644PA-AU

  1. Архитектура:
    • 8-разрядный микроконтроллер с архитектурой AVR RISC (Reduced Instruction Set Computing).
    • 130 мощных инструкций, большинство из которых выполняются за один такт.
  2. Память:
    • Flash-память программ: 64 КБ.
    • Оперативная память (SRAM): 4 КБ.
    • Энергонезависимая память EEPROM: 2 КБ.
  3. Тактовая частота:
    • Максимальная частота: 20 МГц.
  4. Количество выводов ввода/вывода (GPIO):
    • До 32 линий GPIO, каждая из которых может быть настроена как вход или выход.
  5. Интегрированные периферийные модули:
    • 10-битный АЦП: 8 каналов.
    • Таймеры/счетчики: 3 (один 8-битный и два 16-битных).
    • ШИМ: Поддержка генерации импульсов.
    • USART: Поддержка до 2 каналов (UART/USART).
    • SPI: Высокоскоростной последовательный интерфейс.
    • I²C (TWI): Интерфейс для работы с периферийными устройствами.
    • Watchdog Timer: Аппаратный таймер для сброса системы.
  6. Напряжение питания:
    • Диапазон питания: 1.8 В – 5.5 В.
  7. Энергопотребление:
    • Поддержка режимов низкого энергопотребления (Power-down и Idle).
  8. Диапазон рабочих температур:
    • От -40°C до +85°C.
  9. Корпус:
    • TQFP-44 (пластиковый квадратный корпус с 44 выводами для поверхностного монтажа).

Особенности ATmega644PA-AU

  1. Гибкость конфигурации:
    • Поддержка множества интерфейсов для подключения периферии.
    • Возможность работы с различными датчиками, модулями и устройствами.
  2. Высокая производительность:
    • Выполнение инструкций за 1 такт позволяет достигать до 20 MIPS при 20 МГц.
  3. Программируемость:
    • Поддержка программирования через ISP, JTAG и bootloader.
    • Поддержка популярных сред разработки, таких как Arduino IDE (например, плата Sanguino).
  4. Надежность:
    • Интегрированные модули защиты, включая аппаратный Watchdog Timer.
  5. Большой объем памяти:
    • 64 КБ Flash-памяти позволяет размещать сложные программы.

Применение ATmega644PA-AU

  1. Встраиваемые системы:
    • Управление бытовой и промышленной техникой.
    • Системы мониторинга и сбора данных.
  2. Робототехника:
    • Управление приводами, датчиками и манипуляторами.
  3. IoT-устройства:
    • Сбор и передача данных с сенсоров.
  4. Промышленная автоматизация:
    • Контроллеры для управления технологическими процессами.
  5. DIY-проекты:
    • Используется в пользовательских проектах, например, в 3D-принтерах и других устройствах.

Схема подключения (основные выводы)

  1. Питание:
    • VCC: Подключение питания (1.8–5.5 В).
    • GND: Общий провод.
    • AVCC: Аналоговое питание (подключается через фильтр, если используется АЦП).
    • AREF: Референсное напряжение для АЦП.
  2. Тактовый генератор:
    • Кварцевый резонатор подключается к выводам XTAL1 и XTAL2 (типичная частота — 16 МГц или 20 МГц).
  3. Линии ввода/вывода (GPIO):
    • Порты PORTA, PORTB, PORTC, PORTD:
      • Настраиваются как цифровые входы/выходы или используются для подключения периферии.
  4. Интерфейсы связи:
    • USART: RXD (PD0) и TXD (PD1).
    • SPI: MOSI (PB5), MISO (PB6), SCK (PB7), SS (PB4).
    • I²C: SDA (PC1), SCL (PC0).
  5. Программирование и отладка:
    • RESET: Вывод для сброса микроконтроллера.
    • ISP: Подключение к выводам MOSI, MISO, SCK и RESET.
    • JTAG: Используется для отладки и программирования.

Пример использования

1. Подключение светодиодов и кнопки

  • Подключите светодиоды к портам PORTB через токоограничивающие резисторы.
  • Кнопка подключается к одному из портов PORTD.

Пример кода (Arduino IDE):

cpp Копировать код   #define LED1 PB0 #define LED2 PB1 #define BUTTON PD0  void setup() {  pinMode(LED1, OUTPUT);  pinMode(LED2, OUTPUT);  pinMode(BUTTON, INPUT_PULLUP); }  void loop() {  if (digitalRead(BUTTON) == LOW) {    digitalWrite(LED1, HIGH);    digitalWrite(LED2, LOW);  } else {    digitalWrite(LED1, LOW);    digitalWrite(LED2, HIGH);  } }

2. Использование UART для связи

  • RX и TX подключаются к USB-UART конвертеру для связи с ПК.

Пример кода (Arduino IDE):

cpp Копировать код   void setup() {  Serial.begin(9600); // Настройка скорости UART }  void loop() {  Serial.println("Привет, мир!");  delay(1000); }

Преимущества ATmega644PA-AU

  1. Поддержка множества интерфейсов для работы с периферией.
  2. Высокая производительность при низком энергопотреблении.
  3. Удобная интеграция с инструментами разработки.
  4. Надежность и широкая поддержка в сообществе DIY и профессиональных разработчиков.
