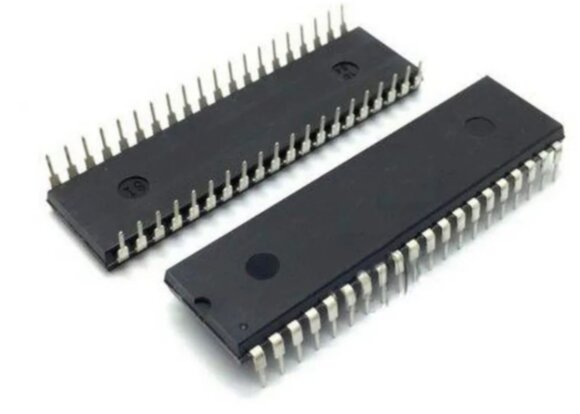

​ATmega8-16PU — это 8-битный микроконтроллер семейства AVR
Полное описание
Артикул: 0015959
  • Обзор
  • Отзывы0

ATmega8-16PU — это 8-битный микроконтроллер семейства AVR, разработанный компанией Atmel (ныне Microchip Technology). Этот микроконтроллер широко используется в различных встраиваемых приложениях благодаря своей универсальности, высокой производительности и простоте программирования.

Основные характеристики:

  • Ядро: AVR 8-битное RISC.
  • Рабочая частота: до 16 МГц (в зависимости от конфигурации тактовой частоты).
  • Память:
    • Флеш-память: 8 КБ для хранения программы.
    • Оперативная память (SRAM): 1 КБ.
    • Энергонезависимая память (EEPROM): 512 байт.
  • Напряжение питания (Vcc): 2.7–5.5 В.
  • Потребление тока:
    • Активный режим: 1.1 мА при 1 МГц.
    • Режимы энергосбережения: <1 мкА.
  • Интерфейсы ввода-вывода:
    • GPIO: 23 программируемых вывода.
    • USART: 1 последовательный порт.
    • SPI: 1 порт.
    • I2C (TWI): 1 порт.
  • Аналоговые функции:
    • АЦП: 6-канальный, 10-битный (поддержка до 8 каналов в корпусе DIP-28).
  • Таймеры:
    • 1 16-битный таймер/счетчик.
    • 2 8-битных таймера/счетчика.
  • ШИМ: поддержка до 3 ШИМ-каналов.
  • Корпус: DIP-28 (двухрядный корпус с 28 выводами для сквозного монтажа).
  • Рабочая температура: от -40°C до +85°C.

Особенности:

  1. Система тактирования:
    • Встроенный RC-генератор с частотой 1 МГц.
    • Поддержка внешних кварцевых резонаторов и генераторов до 16 МГц.
  2. Режимы энергосбережения:
    • Idle: процессор остановлен, периферия продолжает работать.
    • Power-down: минимальное энергопотребление.
  3. Система прерываний:
    • Поддержка внешних и внутренних прерываний с приоритетами.
  4. Поддержка загрузочного загрузчика:
    • Позволяет программировать микроконтроллер через UART без необходимости внешнего программатора.
  5. Поддержка Watchdog таймера: защита от зависаний.

Области применения:

  1. Образовательные проекты: благодаря простоте программирования и доступности.
  2. Системы автоматизации: управление датчиками, моторами и исполнительными устройствами.
  3. Робототехника: управление моторами, сбор данных с датчиков.
  4. Бытовая электроника: управление светодиодами, дисплеями и другими устройствами.
  5. DIY и хобби-проекты: используется в платформах вроде Arduino (на базе ATmega8).

Пример подключения:

  1. Питание:
    • Подключите источник питания 5 В к выводам Vcc и GND.
  2. Тактовый генератор:
    • Используйте встроенный RC-генератор или подключите внешний кварц с конденсаторами.
  3. Ввод-вывод:
    • Настройте порты ввода-вывода через программное обеспечение для управления устройствами.
  4. Программирование:
    • Используйте ISP (In-System Programming) или загрузчик через UART.

Преимущества:

  • Простота программирования и множество доступных библиотек.
  • Универсальность и возможность работы с различной периферией.
  • Низкое энергопотребление для портативных устройств.
  • Широкая поддержка сообществом и доступные учебные материалы.

Аналоги:

  • ATmega328P: с большим объемом памяти и расширенными функциями.
  • ATtiny85: для более компактных и энергоэффективных приложений.
  • PIC16F877A: альтернатива от Microchip с похожими характеристиками.

Заключение:

ATmega8-16PU — это надежное и доступное решение для проектов, требующих высокой производительности и гибкости. Благодаря компактному корпусу DIP-28 и низкому энергопотреблению, этот микроконтроллер подходит как для профессиональных разработок, так и для образовательных целей или хобби-проектов.

ATMEGA8-16PU DIP-40 отзывы

About this product reviews yet. Be the first!
