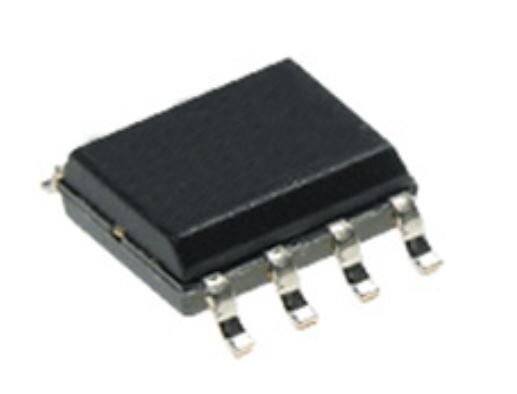

AU5790D SO8, AU5790D.112 NXP

Основные характеристики

1. Применение:
   • Используется для реализации узлов в сетях LIN, как ведущих (master), так и ведомых (slave) устройств.
   • Часто применяется в системах управления дверями, зеркалами, сидениями, климат-контролем и освещением.
2. Соответствие стандартам:
   • Полностью соответствует стандарту LIN 2.0, LIN 2.1 и SAE J2602.
3. Корпус:
   • SO-8 (Small Outline Package, 8 выводов).
4. Электрические параметры:
   • Напряжение питания (Vcc): 5 В.
   • Напряжение шины LIN: 8–18 В.
   • Защита от перегрузки до 40 В.
   • Поддерживает высокие токи до 50 мА на шине LIN.
5. Температурный диапазон:
   • От -40°C до +125°C (автомобильный стандарт).
6. Функции защиты:
   • Защита от перегрузки по току и перенапряжения.
   • Защита от электростатического разряда (ESD) до ±6 кВ.

Корпус SO-8

1. Размеры корпуса:
   • Длина: 5 мм.
   • Ширина: 4 мм.
   • Шаг выводов: 1.27 мм.
2. Распиновка:

   Вывод	Обозначение	Описание
   TXD	2	Земля.
   LIN	4	Сигнал пробуждения.
   RXD	6	Включение трансивера.
   VCC	8	Управление внешним источником.

Функции и возможности

1. LIN-трансивер:
   • Позволяет осуществлять двунаправленную передачу данных через шину LIN.
2. Режимы работы:
   • Нормальный режим: Полная функциональность для передачи и приёма данных.
   • Режим ожидания (Sleep mode): Минимальное энергопотребление, устройство «спит» до получения сигнала пробуждения (WAKE).
3. Сигнал WAKE:
   • Обеспечивает пробуждение системы при необходимости.
4. Совместимость с микроконтроллерами:
   • Легко интегрируется с микроконтроллерами для реализации LIN-коммуникации.

Применение

1. Автомобильные системы:
   • Управление стеклоподъёмниками.
   • Системы зеркал и сидений.
   • Дистанционное управление замками и освещением.
2. Промышленные приложения:
   • Системы мониторинга и управления.
   • Шинные коммуникации в распределённых системах.
3. Другие встраиваемые системы:
   • Любые узлы, требующие низкоскоростной односложной передачи данных.

Преимущества

• Надёжность: Соответствие строгим автомобильным стандартам.
• Простота интеграции: Минимум внешних компонентов.
• Энергоэффективность: Режимы ожидания и пробуждения минимизируют энергопотребление.
• Компактность: Корпус SO-8 позволяет экономить место на плате.

Рекомендации по использованию

1. Питание:
   • Убедитесь в стабильности источника 5 В для питания микросхемы.
2. Подключение шины LIN:
   • Обеспечьте правильное подключение линии LIN и соблюдайте требования по ограничению по напряжению.
3. Экранирование:
   • Для защиты от электромагнитных помех рекомендуется использовать экранирование проводов шины LIN
