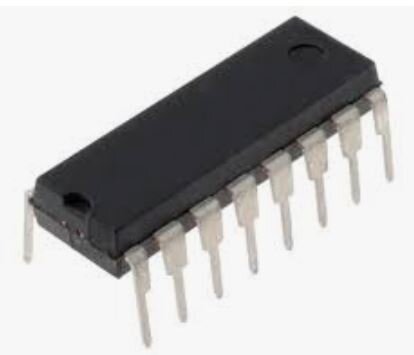

CD4027BE – это КМОП-логическая микросхема, содержащая два независимых JK-триггера с асинхронными входами установки и сброса. Она используется в цифровых схемах управления, таймерах, счетчиках и схемах синхронизации
Полное описание
Артикул: 0016024
  • Обзор
  • Отзывы0

Основные характеристики

  • Производитель: Texas Instruments / ON Semiconductor / STMicroelectronics
  • Тип устройства: Двойной JK-триггер с тактовым управлением
  • Корпус: DIP-16 (Dual In-line Package, 16 выводов) – для сквозного монтажа (THT)

Электрические параметры

  • Напряжение питания (Vdd): от 3 В до 15 В
  • Типичное рабочее напряжение: 5 В или 12 В
  • Максимальный входной ток: 1 мкА при 15 В
  • Скорость переключения: до 8 МГц при 10 В
  • Потребляемый ток (статический): до 1 мкА

Функциональные возможности

  • Два независимых триггера JK
  • Управление тактовым сигналом (CLK)
  • Асинхронные входы сброса (RESET) и установки (SET)
  • Стабильная работа при широком диапазоне напряжений
  • Высокая помехоустойчивость

Применение

Системы цифровой логики

  • Формирование и хранение логических состояний
  • Реализация регистров и счетчиков

Автоматические системы управления

  • Таймеры и переключатели состояний
  • Генерация тактовых импульсов

Системы обработки сигналов

  • Делители частоты
  • Фазовые детекторы

Распиновка и подключение

DIP-16 – основные выводы

  • Vdd (вывод 16) – Питание
  • Vss (вывод 8) – Общий минус
  • J, K (входы данных) – Определяют поведение триггера
  • CLK (тактовый вход) – Определяет момент срабатывания триггера
  • SET, RESET (асинхронные входы) – Принудительная установка или сброс
  • Q, Q' (выходы) – Основной и инверсный выход

Признаки неисправности

  • Нестабильная работа логических схем
  • Отсутствие переключения состояний при подаче тактового сигнала
  • Завышенный потребляемый ток

Диагностика и замена

Проверка осциллографом – анализ сигналов на входах и выходах
Проверка мультиметром – тестирование питания и уровня логических сигналов
Замена на аналог: HEF4027, MC14027, CD4027

CD4027BE – это двойной JK-триггер, применяемый в цифровых логических схемах, автоматизированных системах управления и обработке сигналов. Благодаря широкому диапазону питающего напряжения и стабильной работе, он широко используется в электронике и системах управления
