D2318 — N-канальный MOSFET-транзистор
- Обзор
- Отзывы0
Основные характеристики
- Тип устройства:
- N-канальный MOSFET-транзистор.
- Электрические параметры:
- Максимальное напряжение сток-исток (Vds): 60 В.
- Максимальный ток стока (Id): до 23 А (при Tcase = 25°C).
- Сопротивление канала в открытом состоянии (Rds(on)): ~50 мОм (при Vgs = 10 В).
- Напряжение затвор-исток (Vgs): ±20 В.
- Мощность рассеивания (Pd):
- До 50–75 Вт (при эффективном охлаждении).
- Температурный диапазон:
- От -55°C до +150°C (автомобильный стандарт).
- Корпус:
- TO-252 (DPAK) — корпус для поверхностного монтажа (SMD).

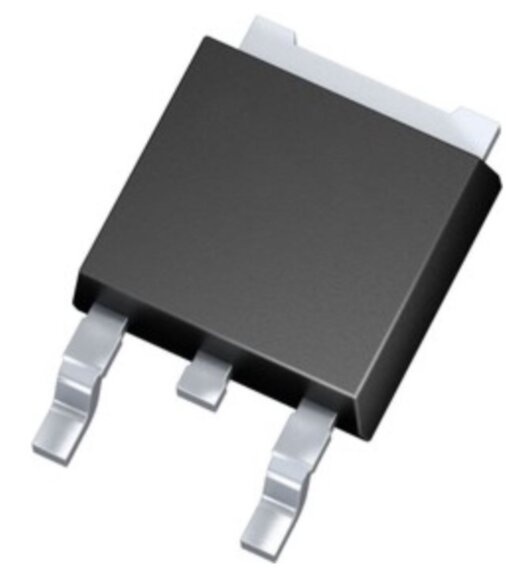

Корпус TO-252 (DPAK)
- Особенности корпуса:
- Компактный корпус с теплоотводящей пластиной для отвода тепла.
- Подходит для высокоплотных печатных плат.
- Размеры корпуса:
- Примерные размеры: 6.6 мм × 6.1 мм × 2.3 мм.
- Распиновка:
- 1 (G): Gate (Затвор).
- 2 (D): Drain (Сток).
- 3 (S): Source (Исток).
- Теплоотвод подключён к стоку.
Применение
- Автомобильные системы:
- Управление топливными форсунками.
- Работа с катушками зажигания.
- Управление насосами, вентиляторами и другими мощными устройствами.
- ЭБУ (ECU):
- Регулирование мощности в цепях питания двигателя.
- Диагностика и управление различными узлами автомобиля.
- Промышленные приложения:
- Контроль реле, электромагнитных клапанов.
- Преобразователи напряжения.
- Энергетические системы:
- Используется в схемах управления источниками питания.
Преимущества
- Высокая пропускная способность: Обеспечивает работу с высокими токами до 23 А.
- Надежность: Соответствие требованиям автомобильных стандартов (широкий температурный диапазон).
- Компактность: TO-252 корпус экономит место на плате.
- Эффективность: Низкое сопротивление канала минимизирует потери мощности.
Особенности
- Высокая устойчивость к перегрузкам по току и скачкам напряжения.
- Быстрое переключение, что делает его идеальным для работы в высокочастотных цепях.
- Простота интеграции в автомобильные и промышленные системы.
Рекомендации по использованию
- Теплоотвод: Для работы с высокими токами обеспечьте адекватное охлаждение, используя радиатор или теплоотводящую площадку.
- Защита: При управлении индуктивными нагрузками используйте диод свободного хода для предотвращения обратных выбросов напряжения.
- Управление затвором: Используйте резистор на затворе (10–100 Ом) для предотвращения паразитных переключений
