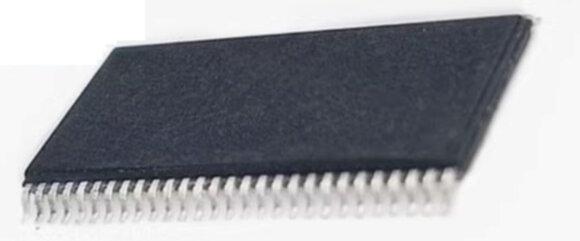

DRV8301 Texas Instruments
Полное описание
Артикул: 0015937
300
-+Купить
  • Обзор
  • Отзывы0

Описание драйвера трехфазных моторов DRV8301 (Texas Instruments)

DRV8301 — это мощный интегрированный драйвер для управления трехфазными бесщеточными двигателями постоянного тока (BLDC) и синхронными двигателями с постоянными магнитами (PMSM). Разработанный компанией Texas Instruments, DRV8301 представляет собой высокоинтегрированное решение с поддержкой управления мощными двигателями, предлагая встроенный драйвер для полевых транзисторов (MOSFET) и несколько дополнительных функций для упрощения конструкции систем управления.

Основные характеристики:

  • Тип драйвера: трехфазный драйвер MOSFET с высоким и низким уровнем напряжения.
  • Напряжение питания (PVDD): 6–60 В.
  • Максимальный ток: зависит от подключаемых MOSFET, драйверы поддерживают до 1.7 А.
  • Количество фаз: три.
  • Встроенные усилители тока: два программируемых усилителя для измерения тока фаз.
  • Встроенный преобразователь DC-DC:
    • Тип: понижающий (Buck Converter).
    • Напряжение выхода: фиксированное 3.3 В или 5 В.
    • Ток: до 1.5 А.
  • Режимы работы: управление по ШИМ (PWM) или через микроконтроллер по интерфейсу.
  • Корпус: HTSSOP-56 с термоподложкой для эффективного теплоотведения.
  • Рабочая температура: от -40°C до +125°C.

Преимущества:

  1. Высокая интеграция: включает драйвер для MOSFET, усилители тока и DC-DC преобразователь, что снижает сложность схемы.
  2. Широкий диапазон напряжений: позволяет использовать драйвер в системах с напряжением от 6 до 60 В.
  3. Эффективное управление двигателями: поддерживает как BLDC, так и PMSM двигатели.
  4. Гибкость конфигурации: возможность программировать параметры усилителей тока и других компонентов.
  5. Снижение потерь мощности: драйверы MOSFET с низким энергопотреблением и встроенная защита от перегрева, перенапряжения и короткого замыкания.
  6. Встроенный DC-DC преобразователь: уменьшает количество внешних компонентов для питания микроконтроллеров и другой логики.

Встроенные функции защиты:

  • Защита от перенапряжения: автоматически отключает драйвер при превышении предельного напряжения.
  • Защита от перегрева: срабатывает при превышении температуры.
  • Защита от короткого замыкания: предотвращает повреждение системы при аварийных ситуациях.
  • Схема защиты от недостаточного напряжения: для корректной работы драйвера.

Области применения:

  • Системы управления электродвигателями: бытовая, промышленная и автомобильная техника.
  • Электротранспорт: электровелосипеды, электросамокаты, скутеры и электромобили.
  • Робототехника: управление трехфазными двигателями в роботизированных системах.
  • Программируемые источники питания: управление мощностью для приложений с высокой эффективностью.
  • Бытовая техника: стиральные машины, кондиционеры и другие устройства с трехфазными моторами.

Пример использования:

DRV8301 требует минимального количества внешних компонентов для реализации управления двигателем. Простейшая схема подключения включает:

  1. Микроконтроллер: для генерации сигналов управления ШИМ и обработки обратной связи.
  2. Мощные MOSFET: внешние транзисторы для коммутации фаз двигателя.
  3. Токовые шунты: для измерения фазных токов с помощью встроенных усилителей тока.

Подключение:

  • Интерфейс управления: входы ШИМ для управления двигателем и SPI для конфигурации и диагностики.
  • Токовая обратная связь: два встроенных усилителя тока обеспечивают точное измерение фазных токов.
  • Питание: вход DC-DC преобразователя для обеспечения питания микроконтроллера (3.3 В или 5 В).
  • Сигналы безопасности: выходы для диагностики ошибок, таких как перегрев, перегрузка или недостаток напряжения.

DRV8301 является идеальным решением для создания компактных и энергоэффективных систем управления трехфазными двигателями. Благодаря высокой степени интеграции, драйвер значительно упрощает разработку сложных схем и позволяет снизить стоимость готового продукта. Широкий диапазон напряжений, встроенный DC-DC преобразователь и гибкость конфигурации делают DRV8301 одним из самых популярных решений в области управления мощными электродвигателями.
