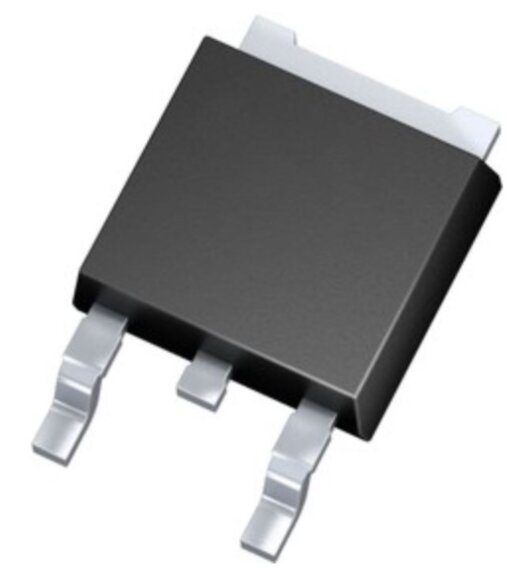

GB10NB37LZ — это N-канальный IGBT-транзистор (Insulated Gate Bipolar Transistor), разработанный для использования в силовой электронике. Этот транзистор отличается высокой производительностью, низкими потерями при переключении и компактным корпусом. Он применяется в преобразователях, инверторах, источниках питания и других устройствах, требующих высокой мощности и эффективности
Полное описание
Артикул: 0016029
  • Обзор
  • Отзывы0

Основные характеристики

  1. Производитель:
    • STMicroelectronics.
  2. Тип устройства:
    • N-канальный IGBT с низким напряжением насыщения и встроенным диодом.
  3. Корпус:
    • DPAK (TO-252) — корпус для поверхностного монтажа (SMD).
  4. Электрические параметры:
    • Максимальное напряжение коллектор-эмиттер (Vces): 600 В.
    • Максимальный ток коллектора (Ic): 10 А (при 25°C).
    • Напряжение включения (Vge): ±20 В.
    • Падение напряжения насыщения (Vce(sat)): 1.85 В (типично при Ic = 10 А).
    • Скорость переключения (td(on)/td(off)): Быстрое включение/выключение для минимизации потерь.
  5. Мощность рассеивания (Pd):
    • До 75 Вт (с адекватным теплоотводом).
  6. Температурный диапазон:
    • -55°C до +150°C.
  7. Особенности:
    • Встроенный диод обратного тока.
    • Низкие потери мощности при переключении.

Корпус DPAK (TO-252)

  1. Особенности корпуса:
    • Компактный корпус с теплоотводящей подложкой.
    • Удобен для поверхностного монтажа.
  2. Размеры:
    • Примерные габариты: 6.6 мм × 6.1 мм × 2.3 мм.
  3. Распиновка:
    • 1 (G): Gate (Затвор).
    • 2 (C): Collector (Коллектор).
    • 3 (E): Emitter (Эмиттер).
    • Теплоотвод подключён к коллектору.

Применение

  1. Преобразователи и инверторы:
    • Инверторы для управления двигателями.
    • Преобразователи напряжения в источниках питания.
  2. Электродвигатели:
    • Управление асинхронными и шаговыми двигателями.
  3. Освещение:
    • Управление мощными LED или флуоресцентными лампами.
  4. Системы обогрева:
    • Контроль нагревательных элементов в бытовых и промышленных системах.
  5. Автомобильная электроника:
    • Используется в системах климат-контроля и электрических приводах.

Преимущества

  • Высокая производительность: Низкое напряжение насыщения и быстрая работа.
  • Надежность: Устойчивость к высоким напряжениям и токам.
  • Компактность: Корпус DPAK позволяет экономить место на плате.
  • Эффективное охлаждение: Корпус с теплоотводящей подложкой.

Особенности

  • Низкие потери при переключении и работе с высокими частотами.
  • Высокая устойчивость к перегрузкам и скачкам напряжения.
  • Подходит для работы в широком диапазоне температур
