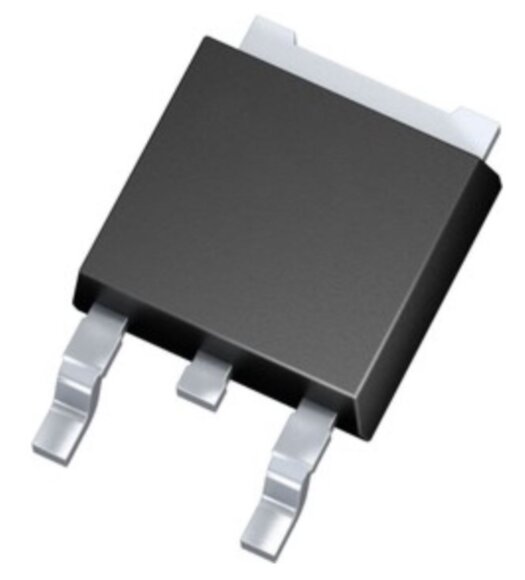

GD18N40LZ — это N-канальный IGBT-транзистор (Insulated Gate Bipolar Transistor), предназначенный для работы в силовой электронике. Он разработан для использования в высоковольтных и высокомощных схемах, таких как преобразователи, инверторы, источники питания и системы управления двигателями
Полное описание
Артикул: 0016034
  • Обзор
  • Отзывы0

Основные характеристики

  1. Производитель:
    • Вероятный производитель — STMicroelectronics или другой крупный производитель силовых компонентов.
  2. Тип устройства:
    • N-канальный IGBT-транзистор с низким падением напряжения насыщения и встроенным защитным диодом.
  3. Электрические параметры:
    • Максимальное напряжение коллектор-эмиттер (Vce): 400 В.
    • Максимальный ток коллектора (Ic): 18 А (при Tcase = 25°C).
    • Напряжение включения затвора-эмиттера (Vge): ±20 В.
    • Падение напряжения насыщения (Vce(sat)): ~2.2 В (типично при Ic = 18 А).
  4. Мощность рассеивания (Pd):
    • До 75–100 Вт (с адекватным теплоотводом).
  5. Скорость переключения:
    • Высокая скорость включения и выключения для минимизации потерь.
  6. Температурный диапазон:
    • -55°C до +150°C.
  7. Корпус:
    • TO-252 (DPAK) — корпус для поверхностного монтажа с улучшенным теплоотводом.

Корпус TO-252 (DPAK)

  1. Особенности корпуса:
    • Компактный корпус с теплоотводящей подложкой, подходит для использования в устройствах с высокой плотностью компонентов.
  2. Размеры корпуса:
    • Примерные размеры: 6.6 мм × 6.1 мм × 2.3 мм.
  3. Распиновка:
    • 1 (G): Gate (Затвор).
    • 2 (C): Collector (Коллектор).
    • 3 (E): Emitter (Эмиттер).
    • Теплоотвод корпуса подключён к коллектору.

Применение

  1. Инверторы и преобразователи:
    • Используется в схемах управления напряжением и током для мощных потребителей.
  2. Системы управления двигателями:
    • Асинхронные и шаговые двигатели.
    • Электромоторы в бытовых и промышленных устройствах.
  3. Автомобильные системы:
    • Управление насосами, вентиляторами, системами зажигания.
    • Элементы гибридных и электрических транспортных средств.
  4. Промышленные устройства:
    • Системы питания, преобразователи DC-DC.
    • Источники бесперебойного питания (UPS).

Преимущества

  • Высокая производительность: Оптимальное сочетание быстродействия и низких потерь.
  • Надёжность: Устойчивость к высоким напряжениям и перегрузкам.
  • Компактность: TO-252 корпус позволяет использовать транзистор в устройствах с ограниченным пространством.
  • Эффективное охлаждение: Корпус с теплоотводящей площадкой улучшает управление теплом.

Особенности

  • Встроенный защитный диод для предотвращения повреждений при обратных токах.
  • Низкие потери переключения, что делает транзистор идеальным для высокочастотных приложений.
  • Высокая устойчивость к перегрузкам и скачкам напряжения.

Рекомендации по использованию

  1. Обеспечьте надлежащий теплоотвод (радиатор или теплоотводящая площадка на плате) для работы при высоких токах.
  2. Для управления затвором используйте драйвер затвора или микроконтроллер с соответствующим уровнем напряжения (до 15 В).
  3. При работе с индуктивной нагрузкой используйте диод свободного хода для дополнительной защиты
