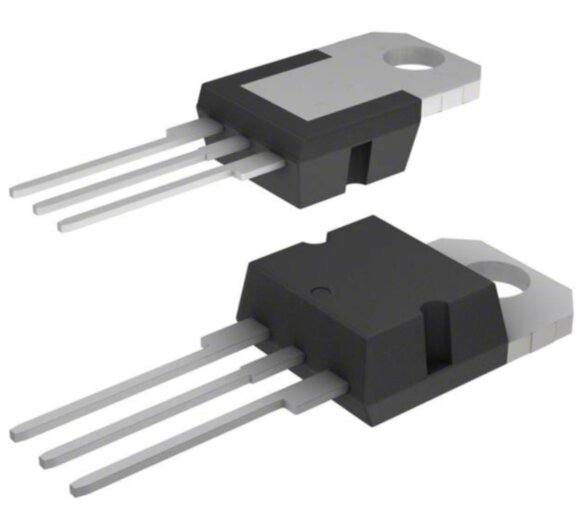

IRF3205 — это мощный N-канальный MOSFET-транзистор, разработанный для работы в схемах управления высокими токами и напряжениями. Он отличается низким сопротивлением канала (Rds(on)) и высокой пропускной способностью, что делает его идеальным для использования в автомобильных и промышленных приложениях
Полное описание
Артикул: 0016032
  • Обзор
  • Отзывы0

Основные характеристики

  1. Производитель:
    • International Rectifier (ныне Infineon Technologies).
  2. Тип устройства:
    • N-канальный MOSFET.
  3. Электрические параметры:
    • Максимальное напряжение сток-исток (Vds): 55 В.
    • Максимальный ток стока (Id): 110 А (при Tcase = 25°C).
    • Напряжение затвор-исток (Vgs): ±20 В.
    • Сопротивление канала в открытом состоянии (Rds(on)):
      • 8 мОм (максимум при Vgs = 10 В).
  4. Мощность рассеивания (Pd):
    • До 200 Вт при адекватном охлаждении.
  5. Скорость переключения:
    • Быстрое время включения и выключения.
    • Время включения (ton): ~60 нс.
    • Время выключения (toff): ~50 нс.
  6. Температурный диапазон:
    • -55°C до +175°C.

Корпус

  1. Тип корпуса:
    • TO-220 — корпус для сквозного монтажа (THT).
  2. Размеры корпуса:
    • Длина: ~10 мм.
    • Ширина: ~4.6 мм.
    • Шаг выводов: 2.54 мм (стандартный шаг).
  3. Распиновка:
    • 1 (G): Gate (Затвор).
    • 2 (D): Drain (Сток).
    • 3 (S): Source (Исток).
    • Металлическая пластина корпуса подключена к стоку для отвода тепла.

Применение

  1. Автомобильные системы:
    • Управление электромоторами, насосами, вентиляторами.
    • Использование в системах освещения и обогрева.
  2. Промышленные приложения:
    • Источники питания и преобразователи напряжения (DC-DC).
    • Управление реле и электромагнитными клапанами.
  3. Энергетические системы:
    • Инверторы для солнечных панелей.
    • Источники бесперебойного питания (UPS).
  4. Бытовая электроника:
    • Управление нагревательными элементами, моторами и вентиляторами.
  5. DIY и радиолюбительские проекты:
    • Регуляторы напряжения, широтно-импульсная модуляция (ШИМ), мощные драйверы.

Преимущества

  • Высокая пропускная способность: Ток до 110 А при правильном охлаждении.
  • Низкое сопротивление канала: Минимальные потери мощности.
  • Широкий диапазон рабочих температур: Подходит для экстремальных условий.
  • Универсальность: Используется в различных схемах управления мощными нагрузками.

Особенности

  • Быстрое переключение, что делает его идеальным для высокочастотных приложений.
  • Хорошая термостабильность: возможность работы при высоких токах и мощностях с адекватным теплоотводом.
  • Высокая устойчивость к скачкам напряжения и токовым перегрузкам.

Пример использования

Подключение в ШИМ-схеме с микроконтроллером (Arduino):

  1. Затвор (G) подключается через резистор 100–220 Ом к цифровому выходу микроконтроллера (для управления ШИМ).
  2. Сток (D) подключается к одному из выводов нагрузки.
  3. Исток (S) подключается к общему (GND).
  4. Нагрузка (например, мотор) подключается между стоком и источником питания (например, 12 В).

Для индуктивной нагрузки (моторы, реле) обязательно устанавливается диод свободного хода (например, 1N5819).

Рекомендации по использованию

  1. Для работы с высокими токами необходимо использовать радиатор.
  2. Если частота переключения высока (>10 кГц), рекомендуется использовать драйвер затвора для быстрого управления MOSFET.
  3. При работе с индуктивной нагрузкой установите защитный диод для предотвращения повреждения транзистора
