- IRF540N / IRLZ44N — полевые транзисторы (MOSFET)

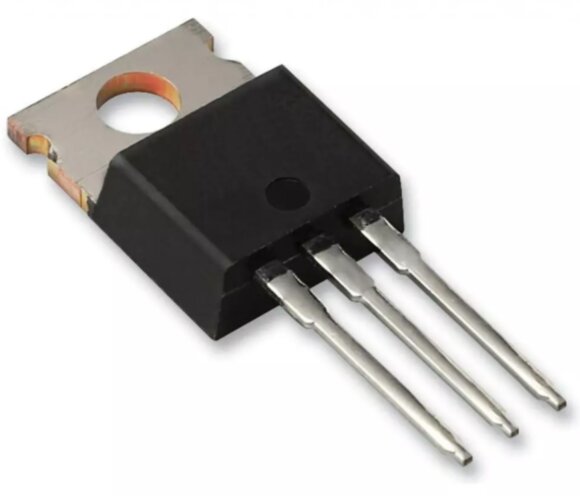

IRF540N / IRLZ44N — полевые транзисторы (MOSFET)
- Обзор
- Отзывы0
IRF540N и IRLZ44N — это два популярных полевых транзистора (MOSFET) от компании Infineon Technologies (ранее International Rectifier), предназначенные для различных приложений, включая управление мощными нагрузками, системы управления моторами, а также в энергетических приложениях и схемах с высоким током.
1. IRF540N
IRF540N — это N-канальный MOSFET, предназначенный для применения в силовых схемах с высокими токами. Он обычно используется в питательных цепях, схемах управления двигателями и в проектировках для преобразования энергии.
Основные характеристики:
- Тип транзистора: N-канальный MOSFET
- Максимальное напряжение: 100 В (Drain-Source Voltage)
- Максимальный ток: 33 A (при температуре 25°C)
- Пороговое напряжение (V_GS(th)): 2.0-4.0 В
- Резистор на открытом канале (R_DS(on)): Максимум 0.077 Ом (при V_GS = 10 В)
- Тип упаковки: TO-220
- Температурный диапазон: от -55°C до +150°C
Применения:
- Системы управления двигателями: IRF540N может быть использован в драйверах двигателей для управления шаговыми и постоянного тока двигателями.
- Преобразователи энергии: используется в DC-DC преобразователях, для переменного и постоянного тока, а также в инверторах.
- Силовые блоки: подходит для мощных источников питания и зарядных устройств, особенно там, где требуется высокая пропускная способность тока.
- Автомобильные схемы: может быть использован в системах освещения и управления двигателями в автомобиле.
2. IRLZ44N
IRLZ44N — это N-канальный MOSFET, но с более низким порогом напряжения и улучшенными характеристиками для низковольтных схем. Это идеальный выбор для применения в схемах, требующих быстрого переключения, таких как управление моторами и передача энергии в малых системах.
Основные характеристики:
- Тип транзистора: N-канальный MOSFET
- Максимальное напряжение: 55 В (Drain-Source Voltage)
- Максимальный ток: 47 A (при температуре 25°C)
- Пороговое напряжение (V_GS(th)): 1.0-2.0 В
- Резистор на открытом канале (R_DS(on)): Максимум 0.022 Ом (при V_GS = 5 В)
- Тип упаковки: TO-220
- Температурный диапазон: от -55°C до +150°C
Применения:
- Системы управления двигателями: IRLZ44N идеально подходит для управления мотором в робототехнике, моделях, дронах и других устройствах.
- Автомобильная электроника: может использоваться в схемах управления нагрузкой, таких как управление электродвигателями, светодиодными лампами и т.д.
- Силовые источники питания: используется в DC-DC преобразователях для более низковольтных приложений, а также в инверторах.
- Переключающие цепи: благодаря низкому порогу напряжения и быстрому переключению, IRLZ44N идеально подходит для цифровых схем и переключающих источников питания.
Преимущества IRF540N и IRLZ44N:
IRF540N:
- Высокий максимальный ток (33 A), что делает его подходящим для высокопроизводительных приложений.
- Хорошо работает в высоковольтных схемах (до 100 В).
- Подходит для мощных DC-DC преобразователей и питания двигателей.
IRLZ44N:
- Низкое пороговое напряжение (1.0–2.0 В), что делает его очень чувствительным и быстрым, идеальным для низковольтных схем.
- Очень низкое сопротивление канала (R_DS(on)) при 5 В управления, что минимизирует потери мощности и улучшает эффективность.
- Высокий максимальный ток (47 A) при низком напряжении, что позволяет использовать его в маломощных и высокоскоростных приложениях.
Основные различия:
IRF540N | IRLZ44N |
---|---|
Макс. напряжение (V_DSS) | 55 В |
Макс. ток (I_D) | 47 A |
R_DS(on) | 0.022 Ом |
Пороговое напряжение | 1.0-2.0 В |
Тип упаковки | TO-220 |
Температурный диапазон | -55°C до +150°C |
IRF540N — это отличный выбор для высоковольтных приложений (до 100 В) с более мощными нагрузками и большими токами. Он идеален для силовых систем и питания двигателей.- IRLZ44N — это более подходящий MOSFET для низковольтных схем (до 55 В), где важна быстрота переключения и низкое сопротивление канала. Он идеально подходит для робототехники, моделей и цифровых источников питания.
Оба транзистора обладают хорошими характеристиками для силовых приложений, но выбор зависит от того, какой диапазон напряжений и токов вам необходим.
