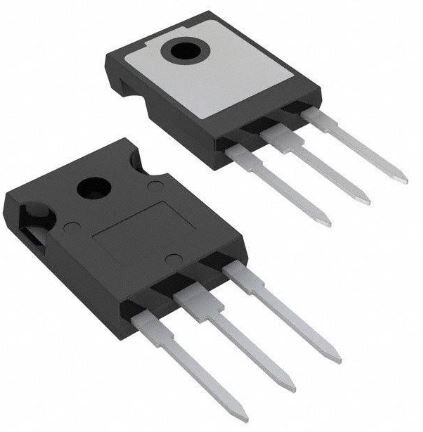

​IRFP260N — это мощный N-канальный MOSFET
Полное описание
Артикул: 0015928
210
-+Купить
  • Обзор
  • Отзывы0

IRFP260N — это мощный N-канальный MOSFET (металло-оксид-полупроводниковый транзистор) с высоким уровнем мощности, разработанный компанией International Rectifier (ныне часть Infineon Technologies). Он предназначен для использования в высокоскоростных переключающих схемах и в приложениях, требующих высокой мощности, таких как системы управления питанием, преобразователи напряжения, усилители мощности и другие устройства, где важна высокая эффективность.

Основные характеристики:

  • Тип транзистора: N-канальный MOSFET.
  • Максимальное напряжение (Vds): 200 В.
  • Максимальный ток (Id): 50 А.
  • Сопротивление в открытом состоянии (Rds(on)): 0.04 Ом при Vgs = 10 В (в условиях типичной работы).
  • Площадь канала: 225 мм² (для эффективного управления мощностью).
  • Граничная температура: от -55°C до +150°C.
  • Тип упаковки: TO-3P.
  • Максимальная мощность рассеяния: 250 Вт.
  • Напряжение управления затвором (Vgs): оптимально 10 В для переключения.
  • Тип перехода: Si (кремний).

Преимущества:

  1. Высокая эффективность: благодаря низкому сопротивлению в открытом состоянии (Rds(on)), транзистор обеспечивает малые потери мощности и высокую эффективность при работе с большими токами.
  2. Высокая мощность: способен работать при токах до 50 А и напряжении до 200 В, что делает его подходящим для различных промышленных и автомобильных приложений.
  3. Быстрая скорость переключения: оптимален для использования в высокоскоростных преобразователях и усилителях.
  4. Широкий температурный диапазон: поддерживает работу в условиях широкого диапазона температур, что делает его подходящим для работы в сложных и жарких условиях.
  5. Низкий уровень потерь: с низким сопротивлением в открытом состоянии и высокой температурой перегрева, IRFP260N отлично подходит для энергоэффективных решений.

Области применения:

  • Преобразователи мощности (DC-DC): Используется в схемах с высоким КПД для преобразования напряжения.
  • Силовые усилители: Применяется в усилителях для усиления сигналов, требующих больших токов и напряжений.
  • Электрические приводы: Используется для управления электродвигателями в различных приложениях.
  • Обратные преобразователи: Например, в инверторах для солнечных панелей, источников бесперебойного питания (ИБП), в усилителях мощности и других устройствах.
  • Автомобильная электроника: В различных приложениях, требующих стабильной работы при высоких токах и напряжениях, таких как электромобили и зарядные устройства.

Особенности:

  • Управление затвором (Vgs): Для оптимальной работы рекомендуется обеспечивать управление затвором с напряжением 10 В, чтобы транзистор находился в режиме минимальных потерь.
  • Процессорная защита: Можно использовать для защиты схемы от перегрева, короткого замыкания или перегрузки.
  • Рекомендации по монтажу: Для обеспечения хорошего теплоотведения и уменьшения потерь на рассеяние мощности необходимо использовать радиаторы или другие методы охлаждения при высоких токах.

IRFP260N является отличным выбором для применения в силовых преобразователях, усилителях и других схемах, где требуется высокая мощность и эффективность. Его характеристики, такие как низкое сопротивление в открытом состоянии, высокая токовая нагрузка и широкий температурный диапазон, делают его подходящим для работы в различных отраслях, включая промышленность, электронику и автомобили.
