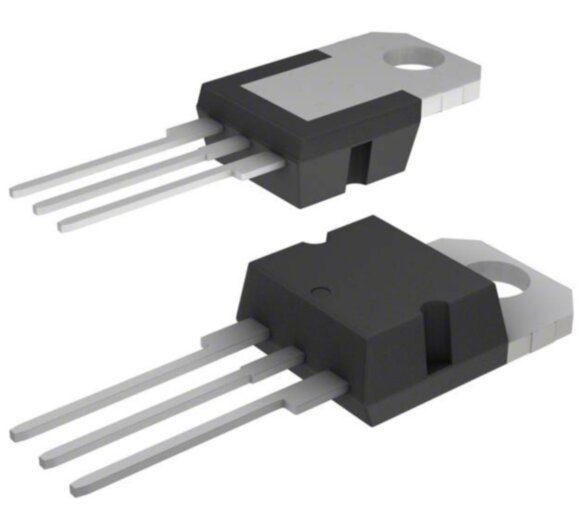

IRLZ44N — это популярный N-канальный MOSFET-транзистор, оптимизированный для работы с логическими уровнями (logic-level). Он отличается высокой пропускной способностью и низким сопротивлением канала (Rds(on)), что делает его отличным выбором для управления мощными нагрузками в схемах, использующих логическое напряжение управления (5 В или ниже
Полное описание
Артикул: 0016033
  • Обзор
  • Отзывы0

Основные характеристики

  1. Производитель:
    • International Rectifier (ныне Infineon Technologies).
  2. Тип устройства:
    • N-канальный MOSFET с логическим уровнем управления.
  3. Электрические параметры:
    • Максимальное напряжение сток-исток (Vds): 55 В.
    • Максимальный ток стока (Id): 47 А (при Tcase = 25°C).
    • Напряжение затвор-исток (Vgs): ±16 В.
    • Сопротивление канала в открытом состоянии (Rds(on)):
      • ~22 мОм (при Vgs = 5 В).
      • ~17.5 мОм (при Vgs = 10 В).
    • Мощность рассеивания (Pd): до 94 Вт (при правильном охлаждении).
  4. Скорость переключения:
    • Быстрое включение и выключение благодаря низкой ёмкости затвора.
    • Время включения (ton): ~60 нс.
    • Время выключения (toff): ~100 нс.
  5. Температурный диапазон:
    • -55°C до +175°C.

Корпус

  1. Тип корпуса:
    • TO-220 — корпус для сквозного монтажа (THT).
  2. Размеры корпуса:
    • Длина: ~10 мм.
    • Ширина: ~4.6 мм.
    • Шаг выводов: 2.54 мм (стандартный шаг).
  3. Распиновка:
    • 1 (G): Gate (Затвор).
    • 2 (D): Drain (Сток).
    • 3 (S): Source (Исток).
    • Металлическая пластина подключена к стоку (для теплоотвода).

Применение

  1. Автомобильные системы:
    • Управление двигателями, насосами, вентиляторами.
    • Управление освещением (LED-фары и другие системы).
  2. Промышленные приложения:
    • Источники питания и преобразователи напряжения (DC-DC).
    • Управление мощными реле и электромагнитами.
  3. Энергосистемы:
    • Инверторы для солнечных панелей.
    • Источники бесперебойного питания (UPS).
  4. Бытовая электроника:
    • Управление нагревательными элементами, моторами и вентиляторами.
  5. Радиолюбительские проекты:
    • ШИМ-регулирование нагрузки, в том числе для DIY-проектов.

Преимущества

  • Логический уровень управления: Может управляться напрямую микроконтроллерами (например, Arduino, Raspberry Pi).
  • Высокая токопроводимость: Поддерживает токи до 47 А при правильном охлаждении.
  • Низкое сопротивление канала: Минимальные потери мощности при работе.
  • Простота использования: Удобен для различных приложений благодаря универсальному корпусу TO-220.

Особенности

  • Быстрое переключение: Идеален для схем с широтно-импульсной модуляцией (ШИМ).
  • Хорошее управление нагревом: При использовании радиатора эффективно отводит тепло.
  • Совместимость с низковольтными логическими системами (3.3 В и 5 В).

Пример использования

Подключение к нагрузке с микроконтроллером (Arduino):

  1. Затвор (G) подключается через резистор 220 Ом к выходу микроконтроллера (например, цифровой выход Arduino).
  2. Сток (D) подключается к одному из выводов нагрузки.
  3. Исток (S) подключается к общему (GND).
  4. Нагрузка подключается между стоком и источником питания (например, 12 В).

Рекомендации по использованию

  1. Для работы с высокими токами необходимо использовать радиатор для отвода тепла.
  2. При работе на высокой частоте рекомендуется установить резистор на затвор (10–100 Ом), чтобы избежать шумов.
  3. Используйте диод свободного хода (например, 1N5819) для защиты транзистора при управлении индуктивной нагрузкой (моторы, реле)
