​L9131 STMicroelectronics,
Полное описание
Артикул: 0015910
180
-+Купить
  • Обзор
  • Отзывы0

L9131 — это мощный многофункциональный драйвер, предназначенный для управления различными нагрузками в автомобильных и промышленных приложениях. Разработана компанией STMicroelectronics, микросхема поддерживает управление несколькими типами нагрузок (резистивные, индуктивные, емкостные) и обладает встроенными функциями диагностики и защиты.

Основные характеристики L9131:

  1. Тип устройства:
    • Многофункциональный драйвер высокого и низкого уровня (high-side и low-side).
  2. Рабочее напряжение:
    • Диапазон: 4,5 В – 28 В.
    • Максимальное напряжение: 40 В.
  3. Ток нагрузки:
    • Высокий уровень (High-Side): до 1,2 А на канал.
    • Низкий уровень (Low-Side): до 1,2 А на канал.
  4. Количество каналов:
    • Два high-side канала для подключения нагрузки к шине питания.
    • Один low-side канал для подключения нагрузки к земле.
  5. Функции управления:
    • Независимое управление каждым каналом.
    • Логические входы управления совместимы с уровнями CMOS/TTL (3.3 В или 5 В).
  6. Интегрированные защитные функции:
    • Защита от перегрева.
    • Защита от короткого замыкания.
    • Ограничение по току.
    • Защита от перенапряжения.
    • Защита от обратной полярности.
  7. Диагностика:
    • Встроенные диагностические функции с выходом состояния, включая обнаружение короткого замыкания, обрыва цепи и перегрева.
  8. Корпус:
    • PowerSO-10: компактный корпус с улучшенным отводом тепла.
  9. Диапазон рабочих температур:
    • От -40°C до +150°C, что соответствует автомобильным стандартам.

Особенности и преимущества L9131:

  1. Широкая область применения:
    • Управление двигателями, клапанами, реле, светодиодами и другими нагрузками.
  2. Высокая надежность:
    • Защита от всех основных аварийных ситуаций делает микросхему идеальной для использования в сложных условиях.
  3. Гибкость конфигурации:
    • Возможность независимого управления каждым каналом для сложных сценариев работы.
  4. Компактность:
    • Корпус PowerSO-10 обеспечивает удобство монтажа и компактность конструкции.
  5. Энергоэффективность:
    • Низкое энергопотребление в режиме ожидания.

Применение L9131:

  1. Автомобильные системы:
    • Управление освещением (фары, светодиоды).
    • Приводы стеклоподъемников, замков и зеркал.
    • Управление реле и электромагнитными клапанами.
  2. Промышленные системы:
    • Управление нагрузками в системах автоматизации.
    • Приводы насосов и вентиляторов.
  3. Электронные устройства общего назначения:
    • Управление индуктивными и резистивными нагрузками.

Схема подключения (основные выводы):

  1. Питание:
    • VBATT: Подключение к источнику питания (4,5–28 В).
    • GND: Общая земля.
  2. Выходы нагрузки:
    • OUT1: High-Side выход для управления первой нагрузкой.
    • OUT2: High-Side выход для управления второй нагрузкой.
    • OUT3: Low-Side выход для управления третьей нагрузкой.
  3. Управление:
    • IN1, IN2, IN3: Логические входы для управления каждым каналом (совместимы с CMOS/TTL уровнями).
  4. Диагностика:
    • DIAG: Вывод состояния для диагностики (сигнализирует об ошибках, таких как короткое замыкание, перегрев, обрыв цепи).
  5. Дополнительные элементы:
    • Для фильтрации питания рекомендуется установить конденсатор (обычно 100 нФ).
    • Для защиты от скачков напряжения можно использовать внешний стабилитрон.

Пример работы:

  1. Управление фарами:
    • OUT1 и OUT2 подключаются к передним и задним фарам.
    • Управляющие сигналы подаются на IN1 и IN2 с микроконтроллера.
    • DIAG используется для проверки состояния цепи (обрыв или короткое замыкание).
  2. Управление двигателем:
    • OUT1 используется для подачи питания на мотор (high-side).
    • OUT3 используется для замыкания цепи на землю (low-side).

Преимущества использования L9131:

  • Подходит для автомобильных систем с высокими требованиями к надежности и защите.
  • Простая интеграция с микроконтроллерами благодаря совместимости с логическими уровнями.
  • Компактный корпус и высокая плотность функций делают его удобным для использования в многоканальных системах.

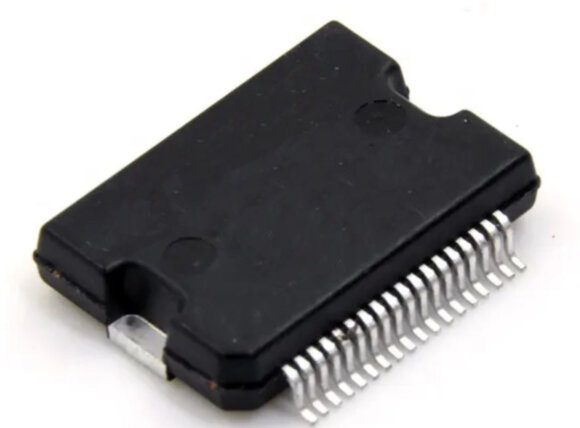

L9131 [HSSOP-36] ​L9131 STMicroelectronics, драйвер питания отзывы
