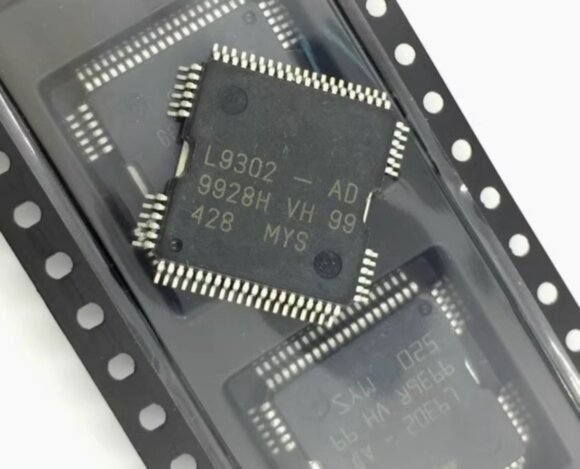

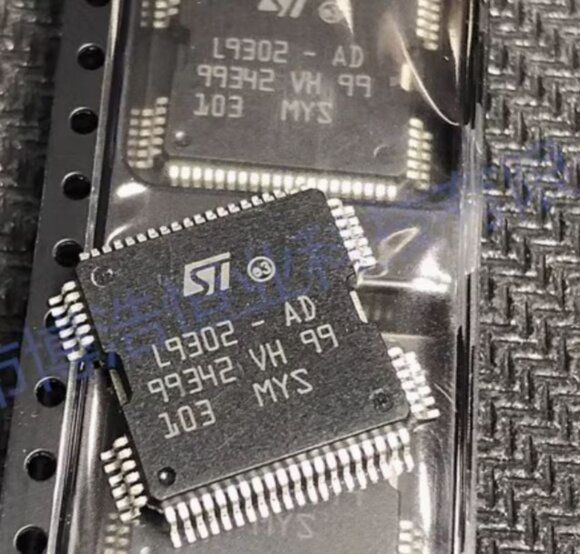

L9302-AD — STMicroelectronics, для управления приводами и электромеханическими системами в автомобилях

L9302-AD — STMicroelectronics, для управления приводами и электромеханическими системами в автомобилях
Полное описание
Артикул: 0015848
570
-+Купить
  • Обзор
  • Отзывы0

L9302-AD — это интегрированная схема, которая представляет собой двухканальный драйвер двигателя с высокой мощностью, разработанный для использования в автомобильной электронике и других промышленных приложениях. Она широко используется для управления двигателями постоянного тока (DC), особенно в системах, где требуется высокая надежность и защита.

Микросхема L9302-AD от компании STMicroelectronics представляет собой интегральную схему, предназначенную для управления системами зажигания и впрыска топлива в автомобильных электронных блоках управления (ECU). Она используется в различных автомобилях, включая модели Nissan Teana и Mercedes.

Основные характеристики L9302-AD:

  • Функция: Драйвер систем зажигания и впрыска топлива.
  • Корпус: QFP-64 (квадратный корпус с 64 выводами).
  • Количество каналов: 4 канала, что позволяет управлять несколькими нагрузками одновременно.
  • Совместимость с логическими уровнями: Микросхема совместима с низкоуровневыми логическими сигналами, что обеспечивает легкую интеграцию с микроконтроллерами в составе ECU.
  • Защитные функции:
    • Тепловая защита от перегрева.
    • Защита от перегрузки по току.
  • Диапазон рабочих температур: От -40°C до +125°C, что соответствует требованиям автомобильной промышленности.

Применение:

L9302-AD широко используется в автомобильных системах для:

  • Управления временем и длительностью впрыска топлива.
  • Контроля времени зажигания для обеспечения эффективного сгорания топлива.
  • Управления различными соленоидами, такими как системы рециркуляции отработавших газов (EGR) и изменения фаз газораспределения (VVT).
  • Оптимизации параметров двигателя для повышения производительности и снижения выбросов.

Особенности:

  • Высокая надежность и долговечность, что особенно важно в условиях эксплуатации автомобиля.
  • Способность работать при высоких напряжениях и токах, характерных для автомобильных систем.
  • Интегрированные защитные механизмы обеспечивают безопасную и стабильную работу.

L9302-AD является ключевым компонентом в системах управления двигателем, обеспечивая точное управление процессами зажигания и впрыска топлива. Её использование способствует повышению эффективности работы двигателя и снижению вредных выбросов, что соответствует современным требованиям автомобильной промышленности.

Основные характеристики L9302-AD:

  1. Тип микросхемы:
    • Это двухканальный драйвер для управления двигателями постоянного тока (DC). Она может управлять двумя независимыми двигателями или одним двигателем с реверсированием направления вращения.
    • Микросхема предназначена для управления скоростью и направлением вращения двигателей в системах, таких как стеклоподъемники, приводы сидений, приводы дверей и другие автомобильные системы.
  2. Напряжение питания:
    • Рабочее напряжение микросхемы варьируется от 5 В до 28 В, что делает ее подходящей для различных автомобильных и промышленных приложений.
  3. Выходной ток:
    • Каждый канал может выдерживать ток до 2.5 А в постоянном режиме, что подходит для управления двигателями средней мощности.
    • Пиковый ток может достигать 5 А на канал, что позволяет кратковременно увеличивать мощность для работы с более мощными двигателями.
  4. Широтно-импульсная модуляция (ШИМ):
    • Микросхема поддерживает управление с помощью ШИМ-сигнала, что позволяет точно регулировать скорость вращения двигателя, улучшая энергоэффективность и обеспечивая более точное управление.
  5. Защита:
    • Защита от короткого замыкания: встроенная защита от коротких замыканий на выходах.
    • Защита от перегрева: микросхема оснащена функцией термозащиты, которая отключает выходы в случае перегрева.
    • Защита от перенапряжений: защита от скачков напряжения, которая предотвращает повреждения устройства.
  6. Температурный диапазон:
    • Рабочая температура микросхемы: от -40°C до +125°C, что позволяет использовать ее в жестких условиях, таких как автомобильные системы, где могут происходить значительные температурные колебания.
  7. Тип упаковки:
    • Микросхема поставляется в упаковке DIP-14 или SMD (в зависимости от конкретной модели), что позволяет интегрировать ее в различные системы с разными требованиями к монтажу.

Применения L9302-AD:

  1. Автомобильная электроника:
    • Управление стеклоподъемниками: широко используется для управления приводами стеклоподъемников.
    • Управление дверными приводами: применяется в системах управления дверями и замками.
    • Регулировка сидений: используется для управления электроприводами сидений.
    • Электрические приводы: для управления другими электроприводами в автомобиле, такими как зеркала, вентиляторы и т.д.
  2. Промышленные системы:
    • Используется в промышленных автоматизированных системах, где необходимо управление реверсивными двигателями.
    • Робототехника: применяется для управления двигателями в роботах или других автоматизированных устройствах.
  3. Прочие применения:
    • Применяется в электрических приводах в различных устройствах, где требуется точный контроль скорости и направления вращения.

Преимущества L9302-AD:

  • Высокая мощность: может управлять двигателями с током до 2.5 А, что подходит для большинства автомобильных приложений.
  • Многофункциональность: поддерживает как реверсирование направления вращения, так и управление скоростью двигателя.
  • Защита: встроенная защита от короткого замыкания, перегрева и перенапряжений обеспечивает надежность работы устройства.
  • ШИМ-контроль: поддержка управления с помощью ШИМ позволяет точно регулировать скорость работы двигателя.
  • Температурный диапазон: широкий рабочий диапазон температур позволяет использовать микросхему в экстремальных условиях.

Недостатки L9302-AD:

  • Ток ограничен: для более мощных двигателей, требующих более высоких токов, потребуется использование других драйверов с большей выходной мощностью.
  • Не подходит для сверхвысоких токов: для приложений с высокой мощностью может потребоваться использование дополнительных усилителей.

L9302-AD — это эффективный и надежный двухканальный драйвер для управления двигателями постоянного тока, который используется в автомобильной электронике, промышленных системах и других приложениях, где необходим контроль скорости и направления вращения. Она идеально подходит для управления двигателями в условиях с переменным напряжением и температурными колебаниями, обеспечивая надежную работу и защиту устройства.
