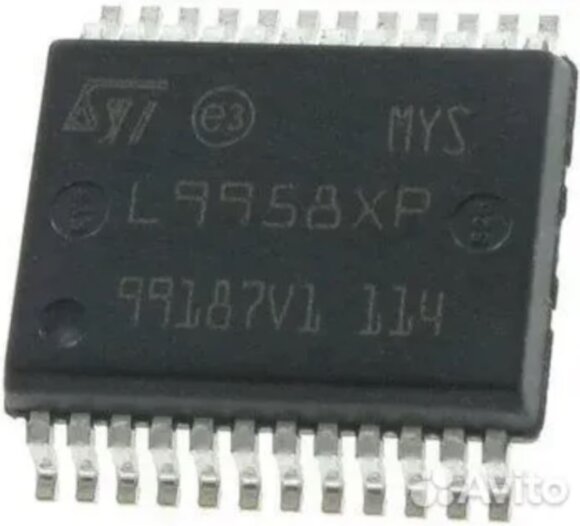

L9958 — управляемый по SPI H-мост

L9958 — это управляемый по SPI H-мост, разработанный компанией STMicroelectronics для управления постоянными и шаговыми двигателями в критически важных приложениях и при экстремальных условиях эксплуатации.

Основные характеристики:

• Диапазон напряжения питания: от 4 В до 28 В.
• Максимальный пиковый ток: до 8,6 А, настраиваемый через SPI.
• Сопротивление в открытом состоянии (R_DS(on)): от 100 мОм (при T_j = -40 °C) до 300 мОм (при T_j = 150 °C).
• Интерфейс: 16-битный SPI для конфигурации и диагностики.
• Частота работы: до 20 кГц.
• Защита: от перегрева, короткого замыкания, пониженного и повышенного напряжения питания.
• Диагностика: обнаружение обрыва нагрузки в включенном состоянии, полная диагностика в выключенном состоянии.
• Корпус: доступен в вариантах PowerSO-20, PowerSO-16 и PowerSSO-24.

Особенности:

• Программируемый порог ограничения тока через SPI в 4 уровнях от 2,5 А до 8,6 А.
• Совместимость с логическими уровнями TTL/CMOS.
• Низкий ток в режиме ожидания (<10 мкА).
• Управление скоростью нарастания напряжения и тока для снижения электромагнитных помех (EMI), настраиваемое через SPI.

Применение:

• Управление двигателями в автомобильных системах.
• Промышленные приводы.
• Системы автоматизации.
