LPC2132FB064 — это микроконтроллер из семейства LPC2000, основанный на 32-разрядном ядре ARM7TDMI-S, разработанный компанией NXP Semiconductors. Этот микроконтроллер предназначен для использования в системах с высоким уровнем интеграции и требует производительности для обработки данных и управления периферийными устройствами
Полное описание
Артикул: 0016041
  • Обзор
  • Отзывы0

Основные характеристики

  1. Ядро процессора:
    • ARM7TDMI-S (32-разрядное RISC-ядро).
    • Частота работы до 60 МГц.
  2. Память:
    • Flash-память: 64 КБ для хранения программы.
    • SRAM: 16 КБ для временных данных.
  3. Периферия:
    • UART: 2 последовательных порта.
    • SPI: 2 интерфейса для связи с периферией.
    • I2C: Интерфейс для связи с низкоскоростными периферийными устройствами.
    • ШИМ: 6 каналов для управления мощностью.
    • АЦП: 8-канальный 10-битный АЦП.
  4. Таймеры:
    • Два 32-разрядных таймера общего назначения.
    • RTC (часы реального времени).
  5. Напряжение питания:
    • 3.3 В (основное питание).
    • I/O совместимы с уровнями 5 В.
  6. Корпус:
    • LQFP-64 (Low-profile Quad Flat Package с 64 выводами).
  7. Температурный диапазон:
    • От -40°C до +85°C (промышленный стандарт).

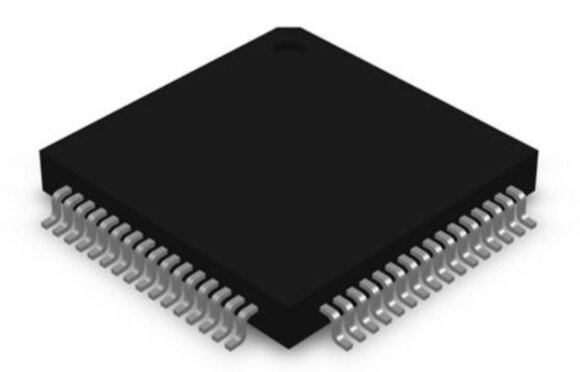

Корпус LQFP-64

  1. Тип корпуса:
    • LQFP-64 — корпус с низким профилем, 64 вывода, используется для поверхностного монтажа (SMD).
  2. Размеры корпуса:
    • Размер: 10 мм × 10 мм.
    • Шаг выводов: 0.5 мм.
  3. Распиновка:
    • Выводы предназначены для GPIO, периферийных интерфейсов (UART, SPI, I2C), питания и других функций.

Применение

  1. Промышленные системы:
    • Системы управления двигателями.
    • Контроллеры для оборудования автоматизации.
  2. Бытовая электроника:
    • Устройства управления питанием.
    • Мелкая бытовая техника.
  3. Автомобильная электроника:
    • Системы мониторинга.
    • Подсистемы управления.
  4. Эмбеддед-системы:
    • Обработка данных и управление периферией.
    • Интерфейсы для коммуникации.

Преимущества

  • Высокая производительность: Частота до 60 МГц обеспечивает быстрый отклик.
  • Широкая периферия: Подходит для многозадачных приложений с несколькими интерфейсами связи.
  • Компактность: LQFP-64 корпус позволяет использовать микроконтроллер в устройствах с ограниченным пространством.
  • Энергоэффективность: Подходит для систем с низким энергопотреблением.

Особенности

  • Интеграция периферийных интерфейсов: Снижает количество внешних компонентов.
  • Простота программирования: Поддержка популярных сред разработки, таких как Keil и IAR.
  • Гибкость: Возможность использования для широкого спектра задач.

Рекомендации по использованию

  1. Питание:
    • Используйте стабилизированное питание 3.3 В.
  2. Прошивка:
    • Используйте стандартные интерфейсы программирования (например, JTAG).
  3. Экранирование:
    • Убедитесь в наличии адекватной защиты от электромагнитных помех
