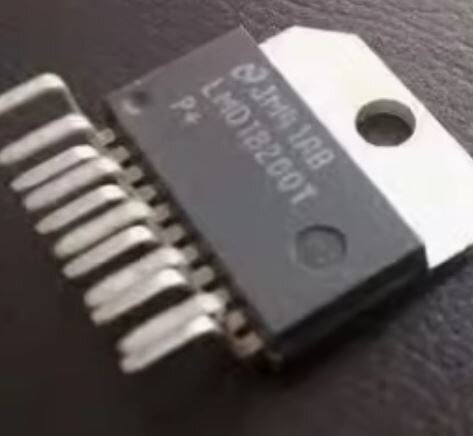

LMD18200T драйвер двигателя H-bridge PWM, интегральная схема управления CMOS DMOS

LMD18200T драйвер двигателя H-bridge PWM, интегральная схема управления CMOS DMOS
Полное описание
Артикул: 0015798
900
-+Купить
  • Обзор
  • Отзывы0

LMD18200T — это интегральная микросхема драйвера мощных двигателей от компании Texas Instruments. Она предназначена для управления постоянными и шаговыми двигателями, а также может использоваться для реализации управления скоростью и направления вращения в различных приложениях, таких как моторы в автомобилях, автоматизированные системы и в робототехнике.

Основные характеристики LMD18200T

  1. Тип устройства:
    • LMD18200T — это H-мост драйвер мощности для управления постоянным током (DC) двигателями и другими мощными нагрузками.
  2. Корпус:
    • TO-220 корпус (для охлаждения и монтажа на радиатор).
  3. Основные функции:
    • Драйвер позволяет управлять направлением и скоростью вращения двигателей.
    • Обеспечивает регулировку тока, что позволяет точно контролировать скорость и момент вращения.
    • Встроенная защита от короткого замыкания, перегрева и перенапряжения, что значительно повышает надежность работы устройства.
    • Двусторонняя коммутируемая нагрузка (H-Bridge), которая позволяет изменять направление тока через двигатель, тем самым изменяя направление его вращения.
  4. Напряжение питания:
    • Поддерживает рабочее напряжение от +10V до +55V.
    • Это диапазон позволяет использовать микросхему с различными источниками питания для двигателей.
  5. Максимальный ток:
    • 3A постоянный ток на нагрузку, до 6A в импульсном режиме (при кратковременной нагрузке).
    • Встроенная защита от перегрузки по току помогает предотвратить повреждения при перегрузке.
  6. Скорость работы:
    • Работает при частоте переключения до 100 кГц, что позволяет управлять двигателями с высокой скоростью и точностью.
  7. Температурный диапазон:
    • Работает при температуре от -40°C до +150°C, что делает его подходящим для использования в тяжелых условиях.

Основные особенности и преимущества:

  1. Простота управления:
    • Управление направлением и скоростью двигателя осуществляется с помощью внешних управляющих сигналов, таких как PWM (широтно-импульсная модуляция) для регулировки скорости.
    • Драйвер поддерживает управление через цифровые сигналы логических уровней.
  2. Высокая эффективность:
    • LMD18200T обладает низким падением напряжения на выходе, что позволяет обеспечить эффективную работу без значительных потерь мощности.
  3. Защита и надежность:
    • Встроенная защита от перегрузки по току, перегрева и короткого замыкания.
    • Протоколы защиты делают драйвер безопасным для использования в устройствах с чувствительными компонентами и двигателями.
  4. Поддержка различных типов двигателей:
    • Подходит для управления как DC двигателями, так и для шаговыми двигателями при необходимости.
  5. Теплоотведение:
    • Из-за высокого тока нагрузки требуется хороший радиатор или дополнительное охлаждение для работы устройства при полной мощности, особенно в режиме 6A.

Применение:

LMD18200T используется в различных сферах, где необходима точность управления мощными двигателями. Вот некоторые из возможных областей применения:

  1. Автомобильная электроника:
    • Управление моторами в автомобильных системах (например, двигатели стеклоочистителей, вентиляторы, сиденья с электроприводом).
  2. Механические системы и автоматизация:
    • Использование в системах, требующих высокоточного управления двигателями, например, в системах позиционирования и линейных приводах.
  3. Робототехника:
    • Применяется для управления двигателями в роботах, где важна высокая точность и эффективность управления.
  4. Промышленная автоматизация:
    • Применяется в различных автоматизированных устройствах, таких как насосы, вентиляторы, конвейеры и т. п.
  5. Дистанционное управление и радиоуправляемые устройства:
    • Применение в радиоуправляемых моделях автомобилей и других транспортных средств.

Пример подключения и схема работы

Для использования LMD18200T в схемах управления двигателем, вам понадобится:

  1. Напряжение питания: Подайте на вход питание от 10V до 55V, в зависимости от характеристик вашего двигателя.
  2. Управляющие сигналы: Используйте PWM сигналы для регулировки скорости и логические сигналы для определения направления вращения.
  3. Подключение двигателя: Подключите постоянный токовый двигатель между выходами OUT1 и OUT2 микросхемы.
  4. Радиатор: При высокой нагрузке установите радиатор для охлаждения микросхемы.

Заключение

LMD18200T — это мощный и эффективный драйвер для постоянных двигателей, который предоставляет простое управление с помощью PWM и логических уровней, при этом обеспечивая защиту и высокую надежность. Он идеально подходит для промышленных, автомобильных и роботизированных приложений, где требуется управление мощными двигателями.
