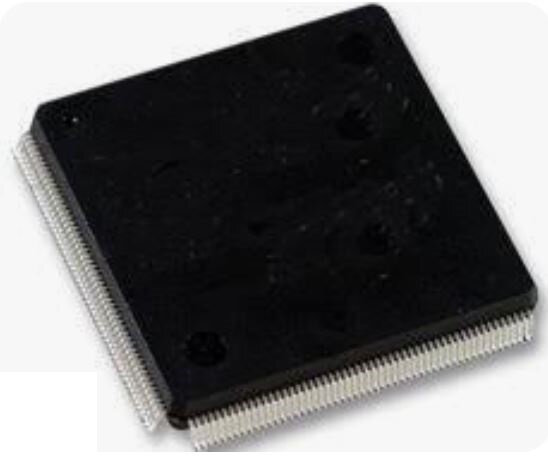

LPC 4078 FET 208 NXP Semiconductors TQFP208

Технические характеристики

1. Процессорное ядро:
   • ARM Cortex-M4 с блоком плавающей точки (FPU).
   • Тактовая частота до 120 МГц.
2. Память:
   • Флэш-память: 512 КБ.
   • SRAM: 96 КБ (64 КБ основной SRAM + 32 КБ дополнительной SRAM).
3. Интерфейсы связи:
   • USB 2.0 OTG (Full-Speed/High-Speed).
   • CAN (2 канала).
   • I2C (3 канала).
   • SPI/SSP (4 канала).
   • UART (4 канала).
   • Ethernet MAC с поддержкой IEEE 1588.
4. Периферийные устройства:
   • 12-битные АЦП (8 каналов).
   • 10-битные ЦАП (1 канал).
   • Таймеры (4 универсальных таймера).
   • PWM (для управления двигателями и освещением).
5. Энергопотребление:
   • Питание ядра: 1.8 В.
   • Внешнее питание: 3.3 В.
   • Низкое энергопотребление в режимах сна и ожидания.
6. Температурный диапазон:
   • От -40°C до +85°C (промышленный стандарт).

Корпус

1. Тип корпуса:
   • TQFP-208 (Thin Quad Flat Package).
2. Габариты корпуса:
   • Размер: 28 мм × 28 мм.
   • Шаг выводов: 0.5 мм.
3. Особенности корпуса:
   • Компактный дизайн с 208 выводами для подключения периферии.
   • Поверхностный монтаж (SMD).

Применение

1. Промышленная автоматизация:
   • Программируемые логические контроллеры (PLC).
   • Системы управления процессами.
2. Мультимедиа и графика:
   • Аудиосистемы.
   • Графические интерфейсы с TFT-дисплеями.
3. Связь:
   • Устройства IoT.
   • Сетевые шлюзы.
4. Автомобильная электроника:
   • Управление двигателями.
   • Системы мониторинга.

Преимущества

• Высокая производительность: ARM Cortex-M4 с FPU обеспечивает быстрое выполнение сложных вычислений.
• Широкий набор периферийных интерфейсов: Поддержка USB, Ethernet, CAN и других.
• Энергоэффективность: Подходит для мобильных и автономных устройств.
• Гибкость конфигурации: Поддержка множества GPIO и периферийных модулей.

Особенности

• Поддержка RTOS для работы в реальном времени.
• Интеграция USB и Ethernet, упрощающих создание сетевых приложений.
• Возможность подключения внешней памяти для увеличения объема данных
