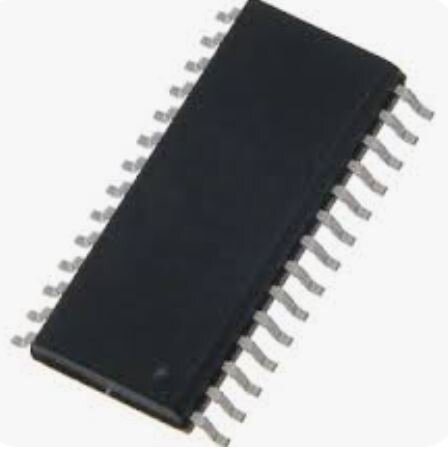

MC33932VW — это высокопроизводительный двухканальный драйвер для управления двигателями с рабочим током до 5 А. Эта микросхема широко применяется в автомобильной промышленности, включая системы управления стеклоподъемниками, зеркалами и замками.
Полное описание
Артикул: 0015980
  • Обзор
  • Отзывы0

Технические характеристики

  1. Тип устройства:
    • Двухканальный драйвер для управления двигателями (H-Bridge).
  2. Рабочее напряжение питания (Vcc):
    • Диапазон: от 5 В до 28 В.
  3. Максимальный выходной ток (Iout):
    • До 5 А (пиковый ток).
  4. Управление:
    • Входы совместимы с логическими уровнями TTL и CMOS.
  5. Скорость переключения:
    • Быстрое время нарастания и спада сигналов (типично менее 1 мс).
  6. Функции защиты:
    • Защита от короткого замыкания.
    • Защита от перегрева.
    • Защита от перенапряжений.
    • Автоматическое восстановление после устранения неисправности.
  7. Особенности управления двигателями:
    • Поддержка функций торможения, реверса и управления скоростью.
  8. Температурный диапазон:
    • От -40°C до +125°C (автомобильный стандарт).

Тип корпуса

  1. Корпус:
    • Стандарт корпуса: SOIC-28 (Small Outline Integrated Circuit).
    • Размеры: 10.3 мм × 18.7 мм × 2.65 мм.
  2. Материал корпуса:
    • Пластик с высокой термостойкостью.
  3. Выводы:
    • 28 выводов с шагом 1.27 мм.
  4. Особенности корпуса:
    • Компактный дизайн для установки на печатных платах автомобильных систем.
    • Надежный отвод тепла для работы при высокой мощности.

Симптомы неисправности MC33932VW в автомобиле

  1. Неисправность исполнительных механизмов:
    • Стеклоподъемники не реагируют на команды или двигаются с рывками.
    • Регулировка зеркал или люков перестает работать.
    • Электрозамки дверей не функционируют или срабатывают с задержкой.
  2. Нестабильная работа:
    • Приводы работают только в одном направлении (например, подъем или опускание стекла).
    • Реверс не работает должным образом.
  3. Признаки перегрева:
    • Непрерывная работа мотора даже после завершения команды, что может привести к перегреву.
  4. Короткое замыкание:
    • Перегрузка в цепи может привести к срабатыванию защиты или выключению системы.
  5. Сбой в системе CAN-шины:
    • Нарушение связи между модулями может быть связано с неисправностью драйвера.

Коды ошибок, связанные с неисправностью MC33932VW

При диагностике автомобиля через OBD-II могут быть обнаружены следующие коды ошибок, связанные с неисправностью микросхемы или её окружения:

  1. U0140:
    • Потеря связи с блоком управления кузова (BCM), в котором используется микросхема.
  2. B122C/B122D:
    • Неисправность электродвигателя стеклоподъемника (перегрузка или короткое замыкание).
  3. B15C2/B15C3:
    • Проблемы с системой управления зеркалами (короткое замыкание или обрыв).
  4. B1163/B1164:
    • Проблемы в цепи управления дверными замками (замок заблокирован или не реагирует).
  5. U1000:
    • Общая ошибка CAN-шины, связанная с нарушением связи из-за неисправности драйвера.
  6. B115C:
    • Ошибка реверса двигателя (перегрев или сбой управления).

Причины неисправности MC33932VW

  1. Электрические проблемы:
    • Перенапряжение в цепи питания.
    • Неправильное заземление.
  2. Физическое повреждение:
    • Перегрев микросхемы из-за перегрузки двигателя.
    • Повреждение корпуса микросхемы вследствие внешних факторов.
  3. Системный сбой:
    • Неисправности в модуле управления (BCM).
    • Сбои в работе CAN-шины.

Рекомендации по диагностике и устранению неисправности

  1. Проверка микросхемы:
    • Осмотрите MC33932VW на наличие трещин или следов перегрева.
    • Проверьте пайку и соединения на плате.
  2. Тестирование двигателя:
    • Убедитесь, что двигатель исправен и не создает перегрузки.
  3. Проверка питания:
    • Измерьте напряжение на входе микросхемы. Оно должно быть в пределах от 5 до 28 В.
  4. Диагностика через OBD-II:
    • Используйте сканер для чтения и сброса кодов ошибок.
  5. Замена или ремонт:
    • Если микросхема неисправна, её замена возможна только при наличии соответствующего оборудования для пайки (поверхностный монтаж SMD).
