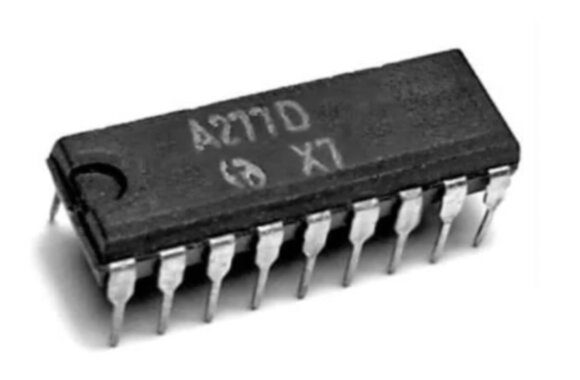

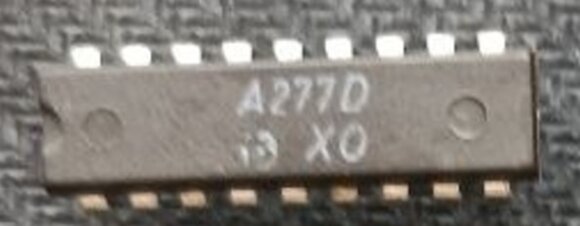

Описание:Микросхема A277D (выпускалась также под обозначениями UAA180 и К1003ПП1) предназначена для индикации уровня сигнала на светодиодных линейках. Она широко применяется в устройствах для визуального контроля уровня сигнала, таких как усилители мощности, а также для индикации напряжения в блоках питания и другой электронике. Основной функцией микросхемы является управление светодиодными индикаторами, отражающими изменение уровня входного сигнала.
Основные характеристики:
Номинальное напряжение питания (Uп): 12 В.
Допустимое напряжение питания (Uп): 10–18 В.
Входное напряжение (Uвх, выв. 17): 0–6 В.
Максимальное напряжение (выв. 3 и 16): 6 В.
Число уровней индикации: 12 уровней.
Потребляемый ток (без светодиодов): менее 10 мА.
Входной ток (выв. 3, 16, 17): менее 1 мкА.
Максимальный выходной ток (выв. 4–15): 10 мА.
Рабочий температурный диапазон: от -10°C до +70°C.
Применение:
Индикаторы уровня сигнала: Используется для отображения уровня звукового сигнала в аудиотехнике (например, в усилителях мощности).
Индикаторы напряжения: Применяется для визуализации уровней напряжения в блоках питания и других устройствах.
Светодиодные линейки: Управляет светодиодными индикаторными линейками для отображения различных уровней сигнала или напряжения.
Преимущества:
Простота использования: A277D легко интегрируется в схемы управления светодиодными индикаторами, что делает её удобной для применения в различных устройствах.
Широкий диапазон напряжений питания: Поддержка диапазона от 10 до 18 В позволяет использовать её в различных устройствах с разными источниками питания.
Низкое энергопотребление: Микросхема потребляет небольшой ток, что снижает нагрузку на источник питания.
Универсальность: Подходит для широкого спектра устройств, требующих визуализации уровня сигнала.
A277D — это надёжная микросхема для управления светодиодными индикаторами, которая применяется для отображения уровней сигналов в аудио- и электронных устройствах. Благодаря своей простой интеграции и эффективной работе с различными напряжениями, она остаётся популярной для использования в индикационных системах.
