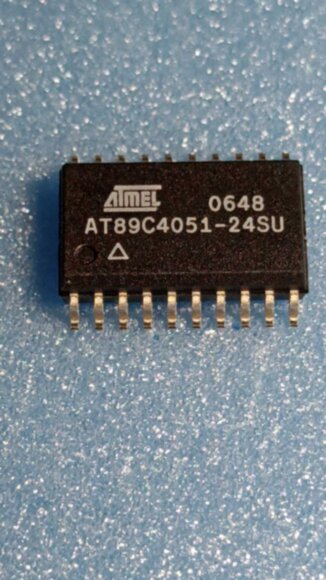

AT89C4051-24SU 8-битный микроконтроллер
- Обзор
- Отзывы0
AT89C4051-24SU — это 8-битный микроконтроллер семейства 8051 от компании Atmel (сейчас Microchip Technology). Он предназначен для использования в различных встроенных системах и устройствах, где требуются высокоэффективные и компактные контроллеры. Данный микроконтроллер имеет встроенную энергонезависимую флеш-память, что позволяет сохранять программный код даже при отсутствии питания.
Основные характеристики AT89C4051-24SU:
- Архитектура: 8-битный микроконтроллер, основанный на популярной архитектуре 8051.
- Память:
- Флеш-память программ: 4 КБ, что позволяет хранить прошивку и код приложения.
- ОЗУ: 128 байт встроенной оперативной памяти для временного хранения данных.
- EEPROM: Отсутствует встроенная EEPROM, однако флеш-память можно перепрограммировать при необходимости.
- Корпус: SOIC-20 (Small Outline Integrated Circuit с 20 выводами), что позволяет легко использовать микроконтроллер в поверхностном монтаже (SMD) и подходит для компактных устройств.
- Тактовая частота: До 24 МГц (обозначение «-24» указывает на максимальную частоту работы), что обеспечивает высокую производительность для 8-битных приложений.
- Порты ввода/вывода:
- 15 линий ввода/вывода (I/O), которые можно конфигурировать для различных задач.
- Порты P1 и P3 поддерживают различные функции, включая внешнее прерывание, UART и таймеры.
- Таймеры и счетчики: Имеет 2 таймера/счетчика (Timer 0 и Timer 1) для различных задач по измерению времени, создания задержек и реализации генераторов сигналов.
- Последовательный интерфейс: UART для последовательной передачи данных, что делает его совместимым с интерфейсом RS-232 и другими последовательными протоколами связи.
- Прерывания: Поддержка 5 источников прерываний, что позволяет выполнять задачи с высоким приоритетом при возникновении внешних или внутренних событий.
- Напряжение питания: Работает в диапазоне от 4,0 В до 6,0 В, что позволяет использовать его в стандартных приложениях с 5 В.
- Температурный диапазон: От 0°C до +70°C для коммерческой версии, что подходит для широкого спектра бытовых и промышленных приложений.
Преимущества:
- Компактность: 20-выводный корпус SOIC делает его подходящим для компактных устройств с ограниченным пространством.
- Простота программирования: Встроенная флеш-память легко перезаписывается, что делает микроконтроллер удобным для разработки и тестирования.
- Совместимость с 8051: Полная совместимость с архитектурой 8051 упрощает портирование кода и использование уже существующих библиотек и инструментов.
- Низкая стоимость: Доступен по относительно низкой цене, что делает его отличным выбором для массовых проектов.
Применение:
- Бытовая техника: Используется в микроволновых печах, стиральных машинах и другой технике для выполнения простых управляющих функций.
- Устройства управления: В системах управления двигателями, дисплеями, светодиодными индикаторами и другими интерфейсами.
- Медицинское оборудование: Применяется в устройствах, где требуется надежное выполнение фиксированных задач (например, в дозаторах и контроллерах).
- Промышленные устройства: Подходит для простых контроллеров и сенсоров в автоматизированных системах и устройствах сбора данных.
- Образовательные проекты: Часто используется для обучения программированию микроконтроллеров на основе архитектуры 8051.
AT89C4051-24SU — это компактный, высокопроизводительный и энергонезависимый микроконтроллер с поддержкой популярных функций и интерфейсов, который нашел широкое применение в различных устройствах, требующих простого и надежного управления.
