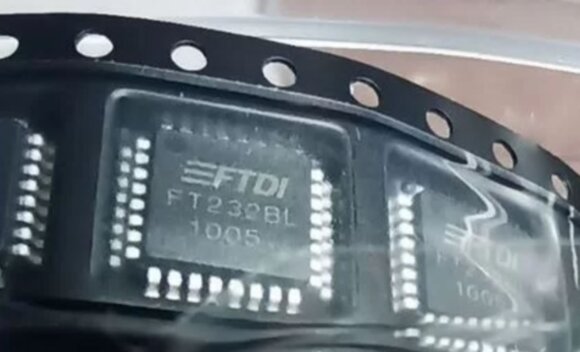

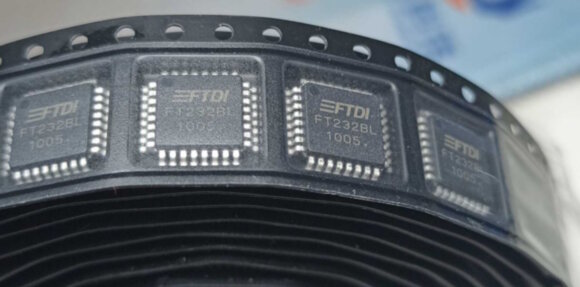

Микросхемы FTDI FT232 BL

Описание: FT232BL — это микросхема от компании FTDI (Future Technology Devices International), предназначенная для преобразования USB в последовательный интерфейс (UART). Она широко используется для подключения различных микроконтроллеров, микропроцессоров и других устройств с UART-интерфейсом к USB-портам компьютера. Микросхема FT232BL упрощает разработку USB-устройств и позволяет использовать стандартные драйверы операционных систем для подключения по USB.

Основные характеристики:

  • Интерфейс: Преобразует USB в UART (асинхронный последовательный интерфейс).
  • Напряжение питания: 5 В (возможно использование с 3.3 В логикой).
  • Скорость передачи данных: Поддерживает скорости до 3 Мбит/с при обмене данными по UART.
  • Программируемый буфер: Встроенный 384 байт буфер на передачу и 128 байт буфер на приём, что повышает производительность при передаче данных.
  • Поддержка протоколов: Поддерживает стандартный USB 2.0 (полная скорость — 12 Мбит/с).
  • Совместимость: Поддержка операционных систем Windows, macOS, Linux и Android через стандартные драйверы.
  • Встроенные функции: Включает функции управления потоком данных (RTS/CTS, DTR/DSR, XON/XOFF).
  • EEPROM: Поддержка подключения внешней EEPROM для хранения конфигурационных данных (например, идентификаторов VID и PID).
  • Корпус: LQFP-32 и SSOP-28, оба являются компактными корпусами для поверхностного монтажа (SMD).

Применение:

  • USB-UART адаптеры: FT232BL используется в USB-адаптерах для подключения устройств с последовательным интерфейсом (например, микроконтроллеров, датчиков, модемов и др.) к компьютерам через USB.
  • Программаторы и отладочные платы: Часто применяется для создания программаторов и отладочных плат для микроконтроллеров.
  • Преобразователи интерфейсов: Используется в устройствах, где требуется преобразование сигналов между USB и UART для связи с микроконтроллерами, GPS-модулями, Bluetooth-модулями и другими устройствами.
  • Промышленная автоматика: Применяется для подключения устройств промышленной автоматизации к системам мониторинга и управления через USB.

Преимущества:

  • Простота использования: Микросхема легко интегрируется в проект благодаря встроенной поддержке USB и последовательных интерфейсов. Используются стандартные драйверы для различных операционных систем, что облегчает разработку.
  • Высокая скорость передачи данных: Поддержка UART до 3 Мбит/с позволяет передавать данные с высокой скоростью, что актуально для многих современных приложений.
  • Низкое энергопотребление: Микросхема потребляет минимальное количество энергии, что позволяет использовать её в энергоэффективных устройствах.
  • Широкая совместимость: FT232BL поддерживается большинством операционных систем и программ для работы с последовательными интерфейсами, что делает её универсальной для многих применений.

Пример схемы подключения:

Для работы с микросхемой FT232BL требуется минимальное количество внешних компонентов. Обычно к микросхеме подключают кварцевый генератор (или внешний тактовый сигнал), конденсаторы для стабилизации питания, а также EEPROM, если требуется кастомизация VID/PID.

Пример простого подключения FT232BL к USB:

  1. USB D+ и USB D- соединяются с USB-портом компьютера.
  2. Кварц 6 МГц подключается к выводам XTIN и XTOUT микросхемы для генерации тактовой частоты.
  3. VCC и GND соединяются с источником питания (5 В).
  4. TXD и RXD — выводы для последовательного соединения с устройством (например, микроконтроллером).
  5. При необходимости, можно подключить EEPROM для сохранения настроек.

FT232BL — это популярная микросхема для преобразования USB в UART, широко используемая для создания USB-UART адаптеров, отладочных плат и других устройств, требующих преобразования интерфейсов. Её высокая скорость передачи данных, простота интеграции и широкая совместимость делают её идеальным решением для проектов, требующих подключения к USB.
