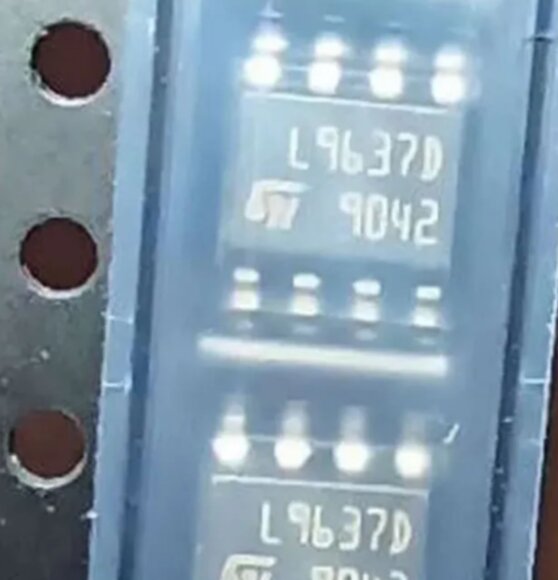

Описание микросхем STM L9637D SOIC-8 (драйверы протокола ISO9141)
Микросхемы STM L9637D в корпусе SOIC-8 — это высококачественные драйверы протокола ISO9141, предназначенные для использования в приборах автомобильной диагностики. Эти микросхемы обеспечивают надежное соединение и передачу данных между диагностическим оборудованием и автомобильными системами.
Применение: автомобильная диагностика (сканеры, адаптеры для OBD-II и другие приборы для диагностики).
Особенности:

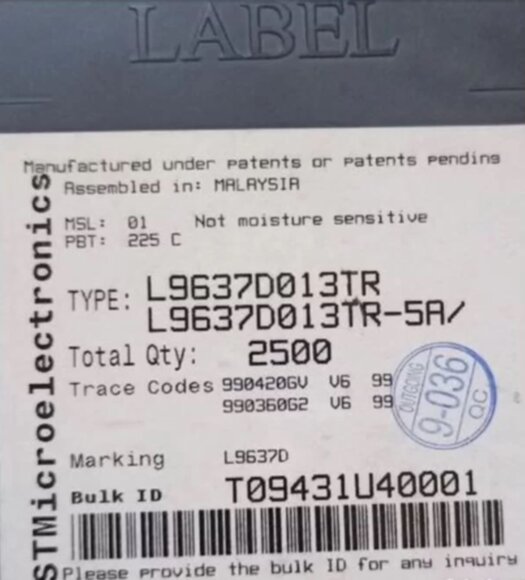

Складские остатки со старых закупок, компоненты без брака.
Высокая надёжность и долговечность, подтверждённые временем и качеством оригинального производителя.
Используются в профессиональном диагностическом оборудовании для считывания и анализа данных с различных систем автомобиля.
Эти микросхемы идеально подходят для ремонта и производства диагностического оборудования, обеспечивая стабильную и точную работу в соответствии с протоколом ISO9141, который широко применяется в автомобильной промышленности.
Микросхема STM L9637D представляет собой высокопроизводительный драйвер CAN-трансивера, разработанный для применения в автомобильных сетях и других промышленных CAN-протоколах. Вот основные характеристики и описание устройства:
Основные особенности:
Соответствие стандартам CAN:
Совместимость с протоколом ISO 11898.
Поддержка стандартных и расширенных идентификаторов сообщений.
Работа в различных режимах:
Режим нормальной работы (Normal mode): обмен данными на высокой скорости.
Режим пониженного энергопотребления (Standby mode): минимизация энергопотребления с возможностью пробуждения по шине.
Электрические характеристики:
Поддержка номинального напряжения питания: 5 В или 3.3 В (в зависимости от конфигурации системы).
Высокая устойчивость к электромагнитным помехам (EMI) и электростатическим разрядам (ESD).
Безопасность и защита:
Защита от короткого замыкания на шину.
Защита от перегрева (thermal shutdown).
Защита от превышения напряжения.
Скорость передачи данных:
Поддержка скоростей до 1 Мбит/с.

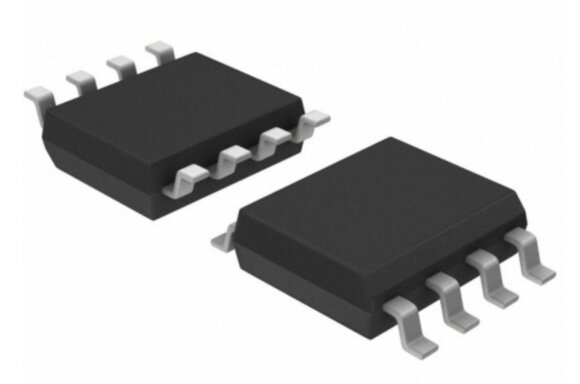

Компактный корпус:
Обычно доступен в корпусах SO-8, что обеспечивает легкость интеграции в печатные платы.
Применение:
Системы управления автомобилем (ECU).
Блоки управления ABS и ESP.
Электронные системы трансмиссии.
Промышленные сети (например, CANopen или DeviceNet).
Типовая схема подключения:
Для нормальной работы микросхемы L9637D необходимы несколько компонентов:
CANH и CANL: соединение с CAN-шиной.
Резисторы терминатора (обычно 120 Ом между CANH и CANL).
Конденсаторы фильтрации по питанию.
Внешние защитные диоды или фильтры (при необходимости).
