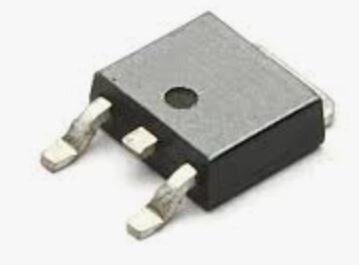

NGD8201AG — это силовой N-канальный MOSFET с интегрированным драйвером, разработанный компанией ON Semiconductor (onsemi). Этот транзистор предназначен для работы в автомобильных, промышленных и силовых приложениях, требующих высокой эффективности, низкого сопротивления канала (Rds(on)) и защиты от перегрузок
Полное описание
Артикул: 0016051
  • Обзор
  • Отзывы0

Основные характеристики

  1. Тип устройства:
    • N-канальный MOSFET с интегрированным драйвером затвора.
    • Позволяет управлять мощными нагрузками с минимальными энергопотерями.
  2. Электрические параметры:
    • Максимальное напряжение сток-исток (Vds): 100 В.
    • Максимальный ток стока (Id): 21 А (при Tcase = 25°C).
    • Сопротивление канала в открытом состоянии (Rds(on)): 50 мОм (при Vgs = 10 В).
    • Напряжение затвор-исток (Vgs): ±20 В.
  3. Мощность рассеивания (Pd):
    • 75 Вт (при наличии хорошего теплоотвода).
  4. Температурный диапазон:
    • От -40°C до +150°C (автомобильный стандарт).
  5. Корпус:
    • TO-252 (DPAK) — корпус для поверхностного монтажа (SMD).

Корпус TO-252 (DPAK)

  1. Размеры корпуса:
    • 6.6 мм × 6.1 мм × 2.3 мм.
  2. Распиновка:
    Обозначение
    G (Gate)2Сток
    S (Source)-Теплоотвод (соединён со стоком)

Функции и возможности

Интегрированный драйвер затвора — упрощает управление MOSFET без необходимости использования внешнего драйвера.
Высокая пропускная способность — поддерживает токи до 21 А.
Низкое сопротивление Rds(on) — минимальные потери мощности.
Соответствует автомобильным стандартам — выдерживает температуру до 150°C, защищён от скачков напряжения.
Быстрое переключение — подходит для работы в высокочастотных цепях.

Применение

1. Автомобильные системы

  • Управление электродвигателями (вентиляторы, насосы).
  • Работа в ECU (блоках управления двигателем).
  • Системы зажигания и впрыска топлива.
  • Управление осветительными системами.

2. Промышленные устройства

  • Источники питания и преобразователи DC-DC.
  • Контроль реле и электромагнитных клапанов.

3. Энергетические системы

  • Инверторы, UPS.
  • Системы управления солнечными панелями.

4. Силовые драйверы и коммутация

  • Используется в нагрузках с высокой индуктивностью.

Рекомендации по использованию

1. Охлаждение

  • Для работы при высоких токах используйте радиатор или теплоотводящую площадку на плате.

2. Защита

  • При управлении индуктивными нагрузками (например, моторами) используйте диод свободного хода для защиты от выбросов напряжения.

3. Управление затвором

  • Интегрированный драйвер затвора упрощает работу, но убедитесь, что Vgs соответствует спецификации.

Аналоги

  • IRF3205 (55 В, 110 А, Rds(on) ~8 мОм).
  • STP75NF75 (75 В, 80 А, Rds(on) ~11 мОм).
  • FDP047AN08A0 (80 В, 47 А, Rds(on) ~4.7 мОм).

Перед установкой аналога проверьте совместимость по корпусу и напряжению управления

NGD8201AG — мощный MOSFET с интегрированным драйвером, предназначенный для управления высоконагруженными цепями. Благодаря быстрому переключению, низкому сопротивлению Rds(on) и компактному корпусу, он идеально подходит для автомобильных, промышленных и энергетических систем
