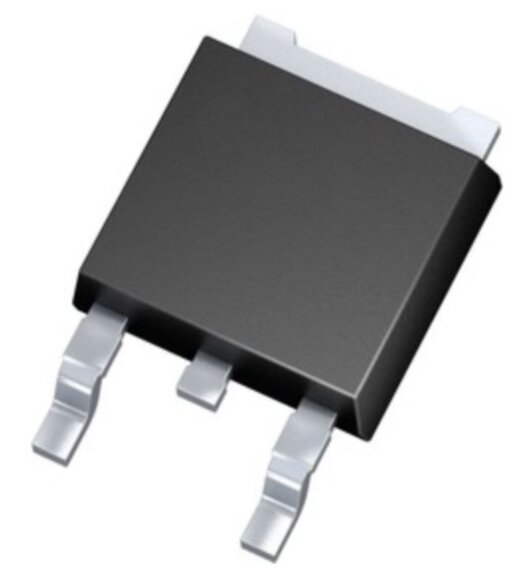

ON NGD8201AG — это N-канальный MOSFET-транзистор, интегрированный с драйвером затвора. Разработан компанией ON Semiconductor (onsemi) для управления мощными нагрузками, такими как двигатели, реле или другие силовые элементы в автомобильной и промышленной электронике
Полное описание
Артикул: 0016039
  • Обзор
  • Отзывы0

Используется в ECU, ЭБУ:
М74, М74М, М86, МЕ17.9.7, ME17.9.7.1, М74.9, М74.5

Основные характеристики

  1. Тип устройства:
    • N-канальный MOSFET с интегрированным драйвером затвора.
    • Это упрощает подключение и улучшает производительность транзистора в цепях управления.
  2. Электрические параметры:
    • Максимальное напряжение сток-исток (Vds): 100 В.
    • Максимальный ток стока (Id): 21 А (при Tcase = 25°C).
    • Сопротивление канала в открытом состоянии (Rds(on)): ~50 мОм (при Vgs = 10 В).
    • Напряжение затвор-исток (Vgs): ±20 В.
  3. Мощность рассеивания (Pd):
    • До 75 Вт (при адекватном охлаждении).
  4. Температурный диапазон:
    • От -40°C до +150°C (автомобильный стандарт).
  5. Корпус:
    • DPAK (TO-252) — корпус для поверхностного монтажа (SMD).

Корпус TO-252 (DPAK)

  1. Особенности корпуса:
    • Компактный корпус с теплоотводящей пластиной для отвода тепла.
    • Идеален для использования на платах с высокой плотностью компонентов.
  2. Размеры корпуса:
    • Примерные размеры: 6.6 мм × 6.1 мм × 2.3 мм.
  3. Распиновка:
    • 1 (G): Gate (Затвор).
    • 2 (D): Drain (Сток).
    • 3 (S): Source (Исток).
    • Теплоотводящая площадка соединена со стоком.

Применение

  1. Автомобильные системы:
    • Управление электродвигателями (например, вентиляторы и насосы).
    • Системы зажигания и впрыска топлива.
    • Управление системой освещения или другими высокотоковыми устройствами.
  2. Промышленные приложения:
    • Преобразователи напряжения (DC-DC).
    • Контроль реле и электромагнитных клапанов.
  3. Системы питания:
    • Инверторы и источники бесперебойного питания (UPS).
  4. Общие схемы управления:
    • Используется в устройствах, где требуется быстрое переключение и работа с высокими токами.

Преимущества

  • Интегрированный драйвер затвора: Обеспечивает надёжное управление транзистором даже при низком управляющем напряжении.
  • Высокая эффективность: Низкое сопротивление Rds(on) снижает тепловые потери.
  • Универсальность: Подходит для множества применений в автомобильной и промышленной электронике.
  • Компактный корпус: Экономит место на плате, обеспечивая при этом хороший теплоотвод.

Особенности

  • Высокая устойчивость к перегрузкам и скачкам напряжения.
  • Быстрое переключение, что делает его идеальным для работы в высокочастотных цепях.
  • Поддержка работы при экстремальных температурах.

Рекомендации по использованию

  1. Охлаждение:
    • Для работы при высоких токах используйте радиатор или обеспечьте теплоотвод через плату.
  2. Защита:
    • При управлении индуктивными нагрузками (например, моторами) используйте диоды свободного хода для предотвращения обратных выбросов напряжения.
  3. Управление затвором:
    • Интегрированный драйвер затвора упрощает работу, но убедитесь, что управляющее напряжение (Vgs) соответствует спецификации
