Описание микроконтроллера PIC16F877A-I/PT

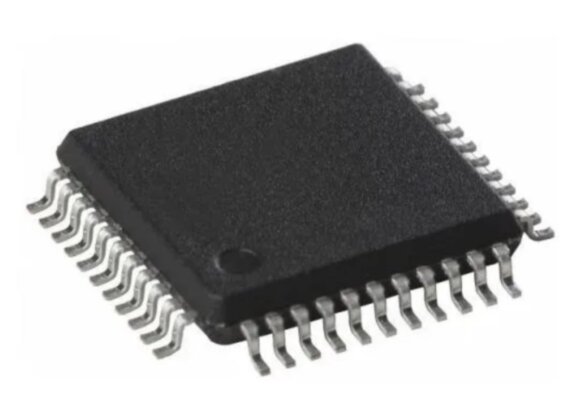

PIC16F877A-I/PT — это 8-разрядный микроконтроллер семейства PIC, разработанный компанией Microchip Technology. Он выполнен в корпусе TQFP-44 (пластиковый тонкий квадратный корпус с 44 выводами) и предназначен для использования в различных встраиваемых системах, требующих надежности, высокой производительности и гибкости.

Основные характеристики:

  1. Архитектура:
    • 8-разрядный RISC (Reduced Instruction Set Computer).
    • Поддержка 35 простых и эффективных инструкций.
  2. Память:
    • Flash-память программ: 14 КБ (8K x 14 слов).
    • Оперативная память (RAM): 368 байт.
    • Энергонезависимая память (EEPROM): 256 байт.
  3. Рабочее напряжение:
    • Диапазон питания: 4,0–5,5 В (можно использовать с 5 В логикой).
  4. Тактовая частота:
    • Максимальная частота: 20 МГц (с внешним кварцем).
  5. Интегрированные периферийные модули:
    • 10-битный АЦП: 8 каналов.
    • ШИМ/таймеры:
      • 3 таймера (Timer0, Timer1, Timer2).
    • UART: Поддержка последовательного интерфейса.
    • I²C и SPI: Последовательные интерфейсы для подключения периферии.
    • Цифровые входы/выходы:
      • До 33 линий ввода/вывода (общие и специализированные).
  6. Интегрированные функции:
    • Встроенный модуль Watchdog Timer (WDT).
    • Поддержка программного прерывания и мультивекторной обработки.
    • Конфигурационные биты для настройки функций микроконтроллера.
  7. Диапазон рабочих температур:
    • I — промышленный: от -40°C до +85°C.
  8. Корпус:
    • TQFP-44: Пластиковый корпус с 44 выводами, подходящий для плотного монтажа на печатной плате.

Особенности и преимущества:

  1. Надежность:
    • Устойчивость к электромагнитным помехам (EMI).
    • Высокая защита от перепадов напряжения.
  2. Гибкость применения:
    • Поддержка широкого диапазона периферийных устройств.
    • Подходит для управления двигателями, измерений, связи и управления.
  3. Энергоэффективность:
    • Поддержка низкопотребляющего режима сна.
  4. Простота программирования:
    • Используется стандартный язык C или ассемблер.
    • Поддержка многочисленных инструментов разработки, таких как MPLAB IDE.

Применение:

  1. Автоматика и управление:
    • Робототехника.
    • Управление двигателями.
    • Устройства промышленной автоматики.
  2. Бытовая электроника:
    • Контроллеры бытовой техники.
    • Игровые и мультимедийные устройства.
  3. Связь:
    • Протоколы UART, I²C, SPI для обмена данными между устройствами.
  4. Измерительные системы:
    • Устройства сбора и обработки данных с датчиков.
  5. Обучение и разработка:
    • Популярный микроконтроллер для учебных проектов и демонстрации принципов микропроцессорной техники.

Схема подключения (основные линии):

  1. Питание:
    • Подключите VDD (питание, 5 В) и VSS (земля).
  2. Тактовая частота:
    • Подключите внешний кварцевый резонатор (например, 20 МГц) между выводами OSC1 и OSC2, добавив конденсаторы (15–30 пФ).
  3. Программирование (ICSP):
    • Линии PGD (RB7) и PGC (RB6) используются для программирования и отладки.
  4. Аналоговые входы (АЦП):
    • Каналы AN0–AN7 для подключения аналоговых сигналов.
  5. ШИМ и таймеры:
    • Выводы CCP1 (RC2) и CCP2 (RC1) для генерации ШИМ-сигналов.
  6. Последовательные интерфейсы:
    • UART: TX (RC6) и RX (RC7).
    • I²C/SPI: SDA (RC4), SCL (RC3), SDO/SDI (RC5), SCK (RC3).

Пример использования:

Микроконтроллер PIC16F877A-I/PT идеально подходит для проектов с высокой степенью интеграции, таких как управление устройствами, сбор данных и реализация пользовательских интерфейсов. Например:

  • В робототехнике микроконтроллер может управлять моторами, считывать данные с датчиков и обеспечивать связь с компьютером через UART.
  • В бытовой электронике он может использоваться для реализации ШИМ-регуляции в системах освещения или управления скоростью вентиляторов.
