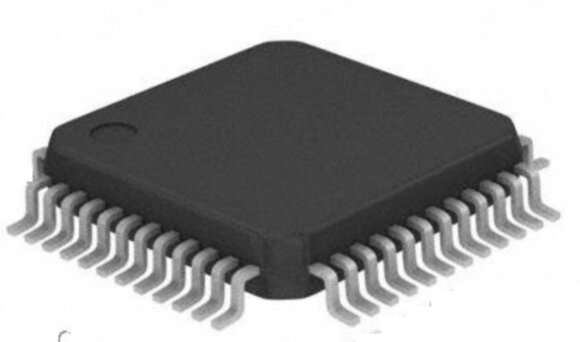

SC16C752BIB48 — это двухканальный UART (Universal Asynchronous Receiver-Transmitter) с встроенным FIFO-буфером глубиной 64 байта и интерфейсом связи с процессором через шину I²C или SPI. Этот UART разработан компанией NXP Semiconductors для высокопроизводительных систем связи
Полное описание
Артикул: 0016045
  • Обзор
  • Отзывы0

Основные характеристики

  1. Количество каналов:
    • Два независимых UART-канала.
  2. Интерфейс процессора:
    • I²C (до 400 кГц).
    • SPI (до 4 МГц).
  3. Буфер FIFO:
    • 64 байта для приема (Rx) и передачи (Tx) данных на каждый канал.
  4. Скорость передачи данных:
    • Поддержка скорости до 5 Мбит/с (в режиме UART).
  5. Особенности:
    • Программируемая длина слова (5, 6, 7 или 8 бит).
    • Поддержка контроля чётности (odd, even, no parity).
    • Поддержка 1, 1.5 или 2 стоп-битов.
    • Автоматическое управление RTS/CTS.
  6. Напряжение питания (Vcc):
    • 2.5 В, 3.3 В или 5 В (широкий диапазон).
  7. Корпус:
    • LQFP-48 (IB48) — корпус для поверхностного монтажа.
  8. Температурный диапазон:
    • От -40°C до +85°C (промышленный стандарт).

Корпус LQFP-48 (IB48)

  1. Тип корпуса:
    • LQFP-48 (Low-profile Quad Flat Package, 48 выводов).
  2. Размеры корпуса:
    • Размер: 7 мм × 7 мм.
    • Шаг выводов: 0.5 мм.
  3. Распиновка:
    • Выводы включают интерфейсы UART (Tx, Rx, RTS, CTS), линии I²C или SPI, линии питания и заземления.

Функции и возможности

  1. Два независимых UART:
    • Возможность работы двух каналов одновременно с разными конфигурациями.
  2. Глубокий FIFO-буфер:
    • Уменьшает нагрузку на процессор и позволяет эффективно передавать данные.
  3. Аппаратное управление потоком:
    • Поддержка RTS/CTS для управления передачей данных.
  4. Маскируемые прерывания:
    • Настраиваемые прерывания для повышения гибкости в обработке событий.
  5. Совместимость с различными интерфейсами:
    • I²C и SPI предоставляют гибкость для подключения к микроконтроллерам и процессорам.

Применение

  1. Промышленные системы:
    • Системы управления, датчики, контроллеры.
  2. Бытовая электроника:
    • Сетевые устройства, мультимедийные проигрыватели.
  3. Автомобильная электроника:
    • Телематика, системы диагностики, системы мониторинга.
  4. Эмбеддед-системы:
    • Устройства сбора данных, коммуникационные модули.

Преимущества

  • Гибкость интерфейсов: Возможность работы через SPI или I²C.
  • Глубокий FIFO-буфер: Обеспечивает высокую скорость передачи данных и снижает вероятность потерь.
  • Энергоэффективность: Подходит для низковольтных систем с питанием от 2.5 В.
  • Компактность: Корпус LQFP-48 удобен для плотного монтажа.

Рекомендации по использованию

  1. Подключение питания:
    • Используйте стабилизированный источник питания, соответствующий рабочему напряжению устройства.
  2. Интеграция с микроконтроллером:
    • Выберите подходящий интерфейс (SPI или I²C) для соединения с микроконтроллером.
  3. Экранирование и фильтрация:
    • Обеспечьте надлежащую защиту от электромагнитных помех и установите развязывающие конденсаторы на линиях питания.

Схема подключения (пример)

Подключение через SPI:

  • SDI: Подключается к MOSI микроконтроллера.
  • SDO: Подключается к MISO микроконтроллера.
  • SCK: Подключается к SPI_CLK.
  • CS: Управляется микроконтроллером для выбора устройства.

Подключение через I²C:

  • SDA: Данные I²C.
  • SCL: Тактирование I²C
