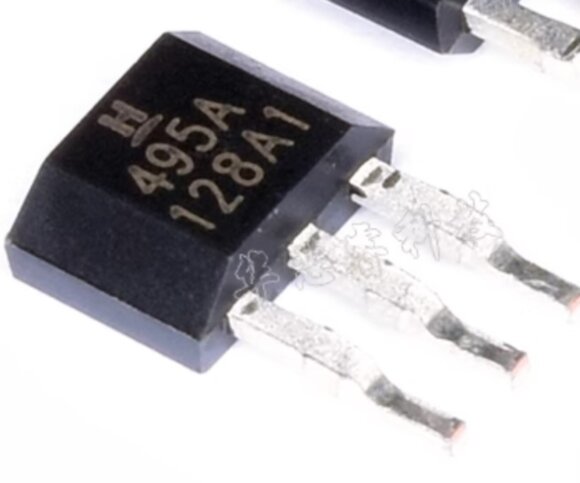

Датчик Холла SS495A от Honeywell

SS495A — это высокочувствительный линейный датчик Холла от компании Honeywell, используемый для измерения магнитного поля. Он применяется в различных областях, таких как управление BLDC моторами, датчики положения, измерение силы, токовые датчики и многое другое.

Основные характеристики SS495A

  1. Принцип работы:
    Основан на эффекте Холла — измеряет магнитное поле, приложенное перпендикулярно к поверхности датчика, и генерирует пропорциональное ему напряжение на выходе.
  2. Рабочие параметры:
    • Напряжение питания (Vcc): 4.5 В – 10.5 В.
    • Выходное напряжение: 0–3 В, линейно изменяющееся в зависимости от магнитного поля.
    • Чувствительность: ~3.125 мВ/гаусс.
    • Максимальное магнитное поле: ±67 мТл (милли-Тесла).
  3. Рабочая температура:
    -40°C до +150°C, что делает его подходящим для использования в сложных температурных условиях.
  4. Корпус:
    TO-92UA (пластиковый корпус с 3 выводами).
  5. Скорость отклика:
    Высокая скорость отклика позволяет использовать его в динамических системах (например, для измерения скорости вращения).

Преимущества SS495A

  • Высокая чувствительность: Способен измерять слабые магнитные поля.
  • Линейный выход: Удобный для аналоговой обработки сигналов.
  • Широкий диапазон рабочих температур: Позволяет работать в экстремальных условиях.
  • Компактный размер: Подходит для небольших устройств.

Типовая схема подключения

Датчик имеет три вывода:

  1. Vcc (питание): Подключается к источнику питания (4.5–10.5 В).
  2. GND (земля): Общий провод схемы.
  3. Vout (выход): Аналоговый сигнал, пропорциональный магнитному полю.

Пример типового применения:

  • Если датчик находится рядом с магнитом, его выходное напряжение изменяется в зависимости от силы магнитного поля. Это изменение может быть использовано для определения положения ротора двигателя, измерения тока в проводнике или даже для измерения скорости вращения.

Применение SS495A

  1. BLDC моторы:
    • Используется для определения положения ротора с помощью встроенных магнитов. Эти данные необходимы для правильного коммутирования фаз.
    • Например, в электроинструментах, квадрокоптерах, электротранспортных средствах.
  2. Токовые датчики:
    • Измеряет магнитное поле, создаваемое током в проводнике, и преобразует его в аналоговый сигнал.
  3. Промышленные системы управления:
    • Контроль положения и скорости в автоматизированных системах.
  4. Медицинское оборудование:
    • Используется для управления движущимися частями в медицинских устройствах.
  5. Робототехника:
    • Применяется для отслеживания положения и перемещения компонентов роботов.

Преимущества в ESC для BLDC моторов

  • Высокая точность: Обеспечивает точное измерение положения ротора, что важно для бесщеточных двигателей.
  • Надежность: Благодаря широкому диапазону температур и высокой чувствительности, SS495A подходит для работы в условиях перегрузок и высоких нагрузок.
  • Простота интеграции: Легко подключается к микроконтроллеру (например, STM32 или AVR) для анализа сигнала и управления мотором.

Особенности монтажа и использования

  • Датчик должен быть установлен на фиксированном расстоянии от магнита, чтобы минимизировать помехи и шум.
  • Для защиты от электромагнитных помех рекомендуется использовать конденсаторы фильтрации (например, 100 нФ) между выводами Vcc и GND.

Аналоги SS495A

  • Allegro A1302 — схожий линейный датчик Холла, но с немного меньшей чувствительностью.
  • Melexis MLX90248 — аналог с более широким диапазоном температур.
  • Honeywell SS49E — упрощённая версия с аналогичными характеристиками.
