STM32F429IET6 — это высокопроизводительный микроконтроллер на базе архитектуры ARM Cortex-M4, разработанный компанией STMicroelectronics. Он относится к семейству STM32F4 и предназначен для использования в широком спектре приложений, включая промышленную автоматизацию, системы управления, мультимедиа и подключение к сетям.
Полное описание
Артикул: 0015992
  • Обзор
  • Отзывы0

Технические характеристики

  1. Ядро процессора:
    • ARM Cortex-M4 с блоком плавающей точки (FPU).
    • Тактовая частота до 180 МГц.
  2. Память:
    • Флэш-память: 2 МБ.
    • SRAM: 256 КБ (192 КБ основной SRAM + 64 КБ CCM-SRAM).
  3. Интерфейсы связи:
    • USB OTG (Full-Speed/High-Speed).
    • Ethernet MAC.
    • CAN (2 канала).
    • I2C (3 канала).
    • SPI (6 каналов).
    • USART/UART (8 каналов).
  4. Графика:
    • Контроллер TFT-LCD с поддержкой разрешений до XGA (1024x768).
    • Поддержка внешней памяти для графических приложений (SDRAM, SRAM, PSRAM, NOR, NAND).
  5. Периферийные устройства:
    • 12-битные АЦП (3 модуля, до 24 каналов).
    • 12-битные ЦАП (2 канала).
    • Таймеры (17 таймеров, включая 2 таймера для управления двигателем).
  6. Энергопотребление:
    • Низкое энергопотребление в режимах сна и ожидания.
    • Питание ядра: 1.8 В.
    • Внешнее питание: от 1.8 В до 3.6 В.
  7. Температурный диапазон:
    • От -40°C до +85°C (промышленный стандарт).

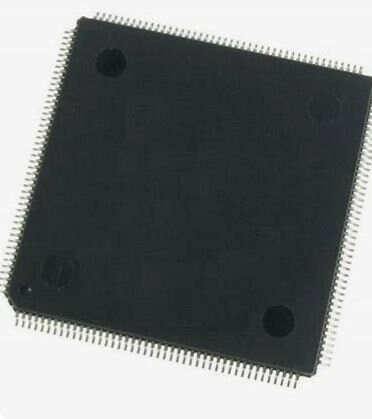

Корпус

  1. Тип корпуса:
    • LQFP-176 (Low-Profile Quad Flat Package).
  2. Габариты корпуса:
    • Размер: 24 мм × 24 мм.
    • Шаг выводов: 0.5 мм.
  3. Особенности корпуса:
    • Компактный дизайн для поверхностного монтажа (SMD).
    • Удобство подключения множества периферийных устройств.

Применение

  1. Промышленная автоматизация:
    • Системы управления двигателями.
    • Программируемые логические контроллеры (PLC).
  2. Мультимедиа:
    • Интерактивные дисплеи.
    • Графические панели управления.
  3. Связь:
    • Устройства IoT.
    • Сетевые шлюзы.
  4. Электроника:
    • Медицинское оборудование.
    • Автомобильные системы.

Преимущества

  • Высокая производительность: ARM Cortex-M4 с FPU для сложных вычислений.
  • Широкий набор интерфейсов: Поддержка USB, Ethernet, CAN и других протоколов.
  • Графическая поддержка: Интеграция TFT-LCD контроллера упрощает разработку интерфейсов.
  • Энергоэффективность: Низкое энергопотребление для мобильных и автономных устройств.

Особенности

  • Совместимость: Поддержка программирования через STM32Cube и доступность библиотек HAL/LL.
  • Расширяемость: Возможность подключения внешней памяти и периферии.
  • Надежность: Соответствие требованиям для использования в промышленных условиях.

STM 32F429 IET6 LQFP-176 ARM отзывы

About this product reviews yet. Be the first!
