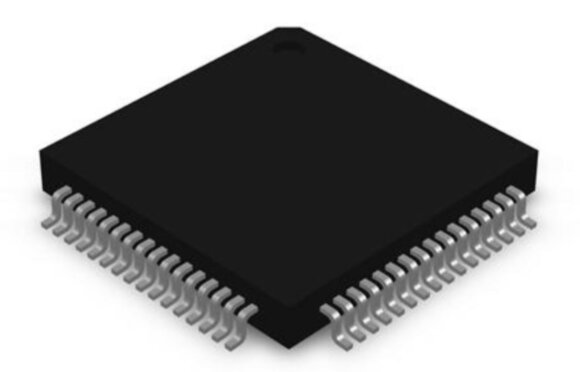

STM32F4 — это семейство мощных микроконтроллеров на основе процессора ARM Cortex-M4, разработанное компанией STMicroelectronics. Они отличаются высокой производительностью, расширенными периферийными возможностями и энергоэффективностью, что делает их идеальными для приложений, где требуется точное управление, обработка сигналов и сложные алгоритмы.

Ключевые особенности STM32F4

  1. Процессор:
    • ARM Cortex-M4 с поддержкой DSP (Digital Signal Processing) и FPU (Floating Point Unit, блок вычислений с плавающей запятой).
    • Рабочая частота: до 180 МГц (в зависимости от модели).
  2. Память:
    • Flash-память: от 256 КБ до 2 МБ.
    • SRAM: от 64 КБ до 384 КБ (в некоторых моделях поддержка внешней SDRAM/PSRAM).
    • EEPROM-эмуляция: для хранения настроек.
  3. Периферия:
    • ШИМ (PWM): до 21 канала, что делает STM32F4 идеальным для управления двигателями, включая BLDC.
    • АЦП (ADC): 12-битные, до 24 каналов, с возможностью работы на частоте до 2,4 МSamples/s.
    • ЦАП (DAC): до 2 каналов, для создания аналоговых сигналов.
    • Таймеры: до 14 универсальных таймеров (включая высокоскоростные).
    • I2C, SPI, UART/USART: для связи с периферийными устройствами.
    • CAN и USB (включая USB OTG) для промышленной и автомобильной электроники.
    • Ethernet: в некоторых моделях, что позволяет использовать его в сетевых приложениях.
  4. Энергоэффективность:
    • Поддержка низкопотребляющих режимов работы (например, sleep, stop, standby).
  5. Рабочая температура:
    • Стандартный диапазон: от -40°C до +85°C.
    • Некоторые модели поддерживают диапазон до +125°C.
  6. Корпус:
    • От компактных QFN/TFBGA (48 выводов) до высокопроизводительных LQFP/BGA (176 выводов).

Примеры популярных микроконтроллеров STM32F4

  1. STM32F401:
    • До 84 МГц, до 512 КБ Flash и 96 КБ SRAM.
    • Компактный и энергоэффективный.
  2. STM32F407:
    • До 168 МГц, до 1 МБ Flash и 192 КБ SRAM.
    • Подходит для задач с высокой производительностью.
  3. STM32F429:
    • До 180 МГц, до 2 МБ Flash и 256 КБ SRAM.
    • Имеет встроенный графический акселератор.
  4. STM32F446:
    • До 180 МГц, до 512 КБ Flash и 128 КБ SRAM.
    • Оптимален для задач управления двигателями (имеет расширенную периферию ШИМ).

Применение STM32F4 в системах ESC для BLDC

  1. Управление BLDC моторами:
    • Используется для реализации сложных алгоритмов управления, таких как FOC (Field-Oriented Control), или шестиступенчатого управления (6-step commutation).
    • Таймеры и ШИМ позволяют генерировать точные управляющие сигналы для фаз BLDC двигателя.
  2. Обработка обратной связи:
    • АЦП (ADC) используется для получения данных с датчиков Холла, тока, напряжения или энкодеров.
    • Высокая производительность процессора позволяет быстро обрабатывать сигналы для поддержания плавности вращения мотора.
  3. Коммуникация:
    • UART/I2C/SPI используются для связи с датчиками, контроллерами или ПК.
    • CAN интерфейс полезен в автомобильной электронике или промышленности.
  4. Модели ESC с STM32F4:
    • VESC (Vedder ESC) — популярный контроллер с открытым исходным кодом, использует STM32F4 для управления BLDC моторами.

Преимущества STM32F4 для ESC

  • Высокая производительность: Cortex-M4 с поддержкой FPU идеально подходит для сложных вычислений в реальном времени.
  • Гибкость периферии: Большое количество ШИМ, АЦП и таймеров позволяет адаптировать систему под конкретный BLDC мотор.
  • Долговечность: Надежен в широком диапазоне температур и условий эксплуатации.
  • Сообщество разработчиков: STM32F4 имеет обширную поддержку со стороны производителей, а также сообщество энтузиастов (например, проекты с открытым исходным кодом).

Инструменты разработки

  1. IDE:
    • STM32CubeIDE (официальная среда разработки от STMicroelectronics).
    • Keil MDK, IAR Embedded Workbench.
  2. Библиотеки:
    • HAL (Hardware Abstraction Layer): упрощает разработку.
    • CMSIS-DSP: для обработки сигналов.
    • STM32 Motor Control SDK: специализированный SDK для управления двигателями.
  3. Отладка:
    • Поддержка JTAG и SWD (Serial Wire Debug).
    • Совместимость с ST-Link Debugger.
