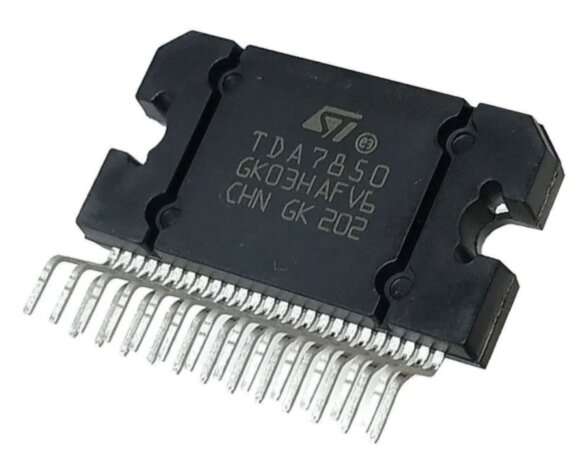

TDA7850 четырёхканальный автомобильный аудиоусилитель класса AB

TDA7850 четырёхканальный автомобильный аудиоусилитель класса AB
Полное описание
Артикул: 0015909
690
-+Купить
  • Обзор
  • Отзывы0

TDA7850 — это мощный четырёхканальный автомобильный аудиоусилитель класса AB, разработанный компанией STMicroelectronics. Микросхема обеспечивает высокую выходную мощность с низкими искажениями и предназначена для применения в автомобильных аудиосистемах, обеспечивая превосходное качество звука.

Основные характеристики TDA7850:

  1. Тип микросхемы:
    • Четырёхканальный автомобильный аудиоусилитель класса AB.
  2. Выходная мощность:
    • Номинальная мощность: 4 × 50 Вт на нагрузку 4 Ом при напряжении питания 14.4 В.
    • Максимальная мощность: 4 × 75 Вт при пиковых нагрузках.
  3. Рабочее напряжение:
    • Диапазон питания: 8–18 В.
    • Номинальное напряжение: 14.4 В.
  4. Нагрузка:
    • Подходит для работы с динамиками сопротивлением 4–8 Ом.
  5. Коэффициент гармонических искажений (THD):
    • Низкий уровень искажений: менее 0.01%.
  6. Соотношение сигнал/шум (SNR):
    • Высокое значение: >100 дБ, что обеспечивает чистое и детализированное звучание.
  7. Интегрированные функции защиты:
    • Защита от короткого замыкания на выходе.
    • Защита от перегрева.
    • Защита от превышения напряжения.
    • Автоматическое отключение в аварийных режимах.
  8. Диапазон рабочих температур:
    • От -40°C до +150°C, что делает микросхему подходящей для использования в автомобильных условиях.
  9. Корпус:
    • Flexiwatt 25: специальный корпус с 25 выводами и улучшенным отводом тепла.

Особенности TDA7850:

  1. Высокая производительность:
    • Мощный выходной сигнал для работы с автомобильными динамиками без дополнительного внешнего усилителя.
  2. Технология MOSFET:
    • Высокая надежность и низкие потери мощности.
  3. Отличное качество звука:
    • Низкий уровень шума и искажений.
    • Высокая линейность и стабильность звукового сигнала.
  4. Компактность и удобство:
    • Подходит для интеграции в автомобильные головные устройства и аудиосистемы.
  5. Энергоэффективность:
    • Оптимизированное энергопотребление для автомобильных приложений.
  6. Удобство монтажа:
    • Корпус Flexiwatt 25 с радиатором для эффективного охлаждения.

Применение TDA7850:

  1. Автомобильные аудиосистемы:
    • Усиление звука в головных устройствах и мультимедийных системах.
    • Прямое подключение автомобильных динамиков.
  2. Автомобильные мультимедиа:
    • Используется в автомобильных DVD-плеерах, навигационных системах, радио.
  3. Домашние аудиосистемы (DIY):
    • Популярен среди энтузиастов для создания самодельных усилителей благодаря простоте схемотехники.

Схема подключения (основные выводы):

  1. Питание:
    • VCC (выводы 4 и 6): подключение к автомобильной бортовой сети (12 В).
    • GND (выводы 3 и 7): общая земля.
  2. Выходы для динамиков:
    • OUT1+ и OUT1-: левый передний канал.
    • OUT2+ и OUT2-: правый передний канал.
    • OUT3+ и OUT3-: левый задний канал.
    • OUT4+ и OUT4-: правый задний канал.
  3. Входы аудиосигнала:
    • IN1, IN2, IN3, IN4: подключение линейного аудиосигнала (например, с головного устройства).
  4. Функция Mute/Standby:
    • Управляется через соответствующие выводы, что позволяет экономить энергию и избегать шумов при включении/выключении.
  5. Фильтрующие элементы:
    • Рекомендуется использовать конденсаторы для фильтрации питания и стабилизации сигнала.

Преимущества TDA7850:

  1. Надежность:
    • Интегрированные схемы защиты делают микросхему устойчивой к перегрузкам и неблагоприятным условиям.
  2. Гибкость применения:
    • Может быть использована как самостоятельный усилитель или часть сложной аудиосистемы.
  3. Доступность:
    • Широкое распространение на рынке делает эту микросхему доступной для ремонта или модернизации аудиосистем.

Пример использования:

Микросхема TDA7850 часто используется в автомобильных головных устройствах. Например:

  1. Подключение 4 динамиков: Левый и правый динамики подключаются к соответствующим выходам OUT1–OUT4.
  2. Управление громкостью и режимом Mute: Использование микроконтроллера для управления сигналами на входах Mute и Standby.
  3. Обеспечение охлаждения: Установите радиатор на корпус микросхемы для отвода тепла.
