TJA1042 — это высокоскоростной интерфейс CAN-трансивера (Controller Area Network), разработанный компанией NXP Semiconductors. Этот компонент используется для организации связи между узлами в автомобильных и промышленных CAN-сетях. TJA1042 соответствует стандарту ISO 11898-2 и предназначен для работы в условиях повышенных требований к надежности.
Полное описание
Артикул: 0016001
  • Обзор
  • Отзывы0

Основные характеристики

  1. Протокол связи:
    • Соответствует ISO 11898-2 (CAN High-Speed).
    • Поддерживает скорости передачи данных до 1 Мбит/с.
  2. Рабочее напряжение:
    • CAN-линия: от -2 В до +7 В (дифференциальное напряжение).
    • Питание VCC: 4.5 В – 5.5 В.
  3. Режимы работы:
    • Normal Mode: Полнофункциональная работа трансивера.
    • Standby Mode: Низкое энергопотребление (до 10 мкА).
    • Silent Mode: Передача сигналов отключена, прием активен (для диагностики).
  4. Температурный диапазон:
    • От -40°C до +125°C (автомобильный стандарт).
  5. Функции защиты:
    • Защита от короткого замыкания на линии CAN-H и CAN-L.
    • Защита от электростатических разрядов (ESD) до ±8 кВ (HBM).
    • Защита от перегрева.

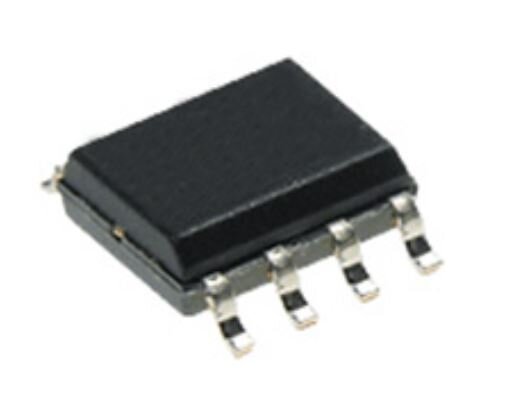

Тип корпуса

  1. Корпус:
    • SO-8 (Small Outline, 8 выводов).
  2. Размеры корпуса:
    • Примерный размер: 5 мм × 4 мм × 1.5 мм.
  3. Особенности корпуса:
    • Компактный дизайн для поверхностного монтажа.
    • Легкость интеграции на печатных платах.

Применение

  1. Автомобильные CAN-сети:
    • Управление двигателем (ECU).
    • Системы безопасности (ABS, ESP, подушки безопасности).
    • Информационно-развлекательные системы.
  2. Промышленные системы:
    • CANopen, DeviceNet и другие промышленные протоколы.
    • Контрольные и измерительные приборы.
  3. IoT и автоматизация:
    • Устройства умного дома.
    • Робототехника.

Преимущества

  • Надежность: Устойчивость к помехам и защита от электростатических разрядов.
  • Универсальность: Поддержка различных режимов работы и диагностических функций.
  • Низкое энергопотребление: Режим Standby позволяет экономить заряд в системах с ограниченными ресурсами.
  • Компактность: Малый размер корпуса для использования в высокоплотных платах.

Особенности

  • Поддержка автоматического перехода в Standby Mode для экономии энергии.
  • Полная совместимость с другими компонентами CAN-сети.
  • Устойчивость к перепадам напряжения на линии CAN.

TJA1042 NXP Semiconductors ISO 11898-2, SO-8 отзывы

About this product reviews yet. Be the first!
