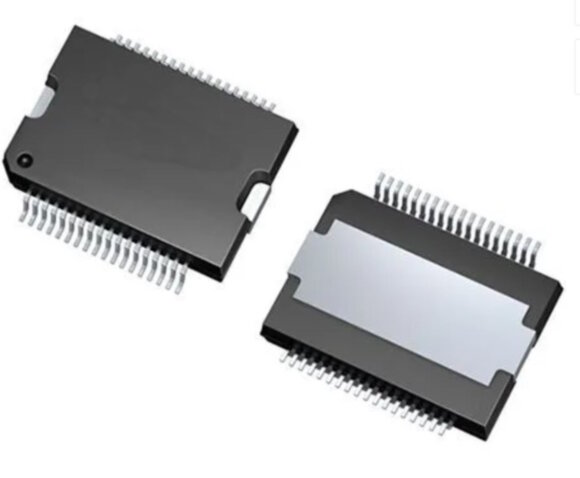

TLE6230GP TLE7230RAUMA1 HSOP36
Полное описание
Артикул: 0015846
240
-+Купить
  • Обзор
  • Отзывы0

TLE6230GP — это многофункциональная микросхема, представляющая собой шестиканальный мощный драйвер для управления нагрузками, такими как реле, лампы, двигатели и другие устройства. Микросхема предназначена для работы в автомобильных и промышленных системах, где требуется надежное управление нагрузкой, а также наличие встроенной диагностики и защиты.

Основные характеристики:

  • Тип устройства: 6-канальный драйвер мощных ключей.
  • Количество каналов: 6 (индивидуально управляемых).
  • Рабочее напряжение питания (Vbb): 4.8–36 В (до 40 В максимального значения).
  • Максимальный выходной ток (Iout): до 0.5 А на канал.
  • Управление: через интерфейс SPI (Serial Peripheral Interface).
  • Корпус: P-DSO-28 (с тепловым выводом для улучшенного теплоотведения).
  • Встроенные функции защиты:
    • Защита от перегрева.
    • Защита от короткого замыкания на выходе.
    • Защита от перенапряжения.
    • Защита от обрыва цепи нагрузки.
  • Диагностика:
    • Возврат состояния каналов через интерфейс SPI.
    • Обнаружение короткого замыкания и обрыва цепи.
    • Сигналы перегрева.
  • Температурный диапазон: от -40°C до +150°C.

Преимущества:

  1. Гибкость управления:
    • Управление 6 независимыми каналами через SPI.
    • Возможность использования в системах с множеством нагрузок.
  2. Надежность:
    • Встроенные механизмы защиты предотвращают повреждение микросхемы и подключенных нагрузок.
    • Диагностика позволяет быстро выявить неисправности в системе.
  3. Универсальность:
    • Подходит для управления реле, лампами, соленоидами и небольшими моторами.
  4. Компактность:
    • Корпус P-DSO-28 позволяет легко интегрировать микросхему в современные схемы с высокой плотностью компонентов.
  5. Диагностика через SPI:
    • Возможность удаленного мониторинга состояния каждого канала.

Применение:

  1. Автомобильные системы:
    • Управление лампами (фарами, указателями поворотов, подсветкой).
    • Приводы стеклоподъемников и зеркал.
    • Управление реле и соленоидами.
  2. Промышленные приложения:
    • Управление реле в системах автоматизации.
    • Контроль небольших двигателей и исполнительных механизмов.
  3. Бытовая электроника:
    • Управление нагрузками в бытовых приборах.
    • Системы домашней автоматизации.
  4. Системы с высокой диагностической надежностью:
    • Использование в приложениях, где важна диагностика и обнаружение неисправностей.

Типовая схема подключения:

  1. Входы управления:
    • Интерфейс SPI подключается к микроконтроллеру для управления и диагностики.
    • Требуются стандартные линии SPI: MOSI, MISO, SCK и CS.
  2. Выходы нагрузки:
    • Подключение реле, ламп или других нагрузок к выходам (OUT1–OUT6).
    • Каждый выходной канал имеет встроенные защиты.
  3. Питание:
    • Питание подается на выводы Vbb (4.8–36 В).
    • Используется отдельное питание для логики через Vcc (5 В).

Пример SPI-команд:

  • Запись данных: используется для включения/выключения отдельных каналов.
  • Чтение состояния: позволяет считать данные о текущем состоянии каналов (перегрев, короткое замыкание, обрыв нагрузки).
  • Диагностика: вывод информации о неисправностях в системе.

Аналоги и альтернативы:

В случае недоступности TLE6230GP можно рассмотреть следующие микросхемы:

  • TLE7232G (Infineon): 8-канальный драйвер с похожей функциональностью.
  • L9349 (STMicroelectronics): для управления нагрузками в автомобильных системах.
  • VNQ5E050AJ (STMicroelectronics): 4-канальный драйвер с высокой нагрузочной способностью.

Заключение:

TLE6230GP — это мощное и универсальное решение для управления множеством независимых нагрузок в системах с высокими требованиями к надежности и диагностике. Благодаря встроенным защитам и интерфейсу SPI, эта микросхема подходит для широкого спектра приложений, включая автомобильные, промышленные и бытовые системы. Она позволяет реализовать надежное управление и мониторинг состояния нагрузки, что делает её популярным выбором среди разработчиков.
