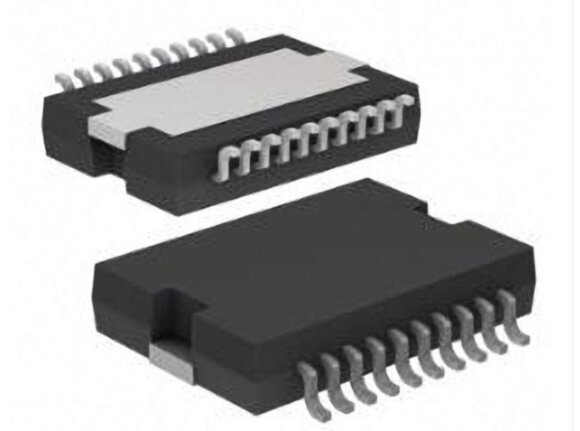

TLE8209-1R TLE8209-1R HSOP20 драйвер мостового типа (H-Bridge)
Полное описание
Артикул: 0015943
210
-+Купить
  • Обзор
  • Отзывы0

TLE8209-1R — это мощный драйвер мостового типа (H-Bridge), разработанный компанией Infineon Technologies. Эта микросхема предназначена для управления двигателями постоянного тока, клапанами и другими индуктивными или резистивными нагрузками. Она обеспечивает высокую производительность, надежность и защиту, что делает её идеальной для автомобильных и промышленных приложений.

Основные характеристики TLE8209-1R

  1. Тип устройства:
    • H-Bridge драйвер для управления двухполярными нагрузками, такими как электродвигатели постоянного тока.
  2. Рабочее напряжение:
    • Диапазон питания: 5.5 В – 28 В.
    • Максимальное напряжение: 40 В.
  3. Максимальный ток нагрузки:
    • Непрерывный ток: до 6 А.
    • Пиковый ток: до 12 А.
  4. Управление:
    • Логические входы совместимы с уровнями 3.3 В и 5 В.
    • Возможность работы в режиме широтно-импульсной модуляции (ШИМ) с частотой до 20 кГц.
  5. Интегрированные функции защиты:
    • Защита от перегрева.
    • Защита от короткого замыкания на землю и питание.
    • Ограничение по току.
    • Защита от обратного напряжения.
    • Защита от перенапряжения.
  6. Диагностика:
    • Встроенная диагностика с выходом состояния (открытая цепь, перегрузка, перегрев).
  7. Корпус:
    • PG-DSO-20-47 (пластиковый корпус с 20 выводами для поверхностного монтажа).
  8. Температурный диапазон:
    • От -40°C до +150°C, что соответствует требованиям автомобильных стандартов.

Особенности TLE8209-1R

  1. Гибкость конфигурации:
    • Поддержка различных режимов работы: управление скоростью и направлением вращения двигателя, остановка, торможение.
  2. Высокая эффективность:
    • Низкое сопротивление открытого канала (Rds(on)) обеспечивает минимальные потери мощности и нагрев.
  3. Надежность:
    • Защита от ошибок подключения и перегрузок делает устройство устойчивым к тяжелым условиям эксплуатации.
  4. Широкий диапазон применения:
    • Подходит для работы как с резистивными, так и с индуктивными нагрузками.

Применение TLE8209-1R

  1. Автомобильные системы:
    • Управление стеклоподъемниками, зеркалами, сиденьями.
    • Приводы дворников, насосов и вентиляторов.
    • Электронные клапаны.
  2. Промышленные системы:
    • Управление моторами в автоматизированных системах.
    • Управление клапанами и приводами в робототехнике.
  3. DIY-проекты и робототехника:
    • Управление колесными моторами.
    • Приводы манипуляторов и подвижных элементов.

Схема подключения (основные выводы)

  1. Питание:
    • VS (вывод 1): Подключение к источнику питания (6–28 В).
    • GND (вывод 10): Общий провод.
  2. Управляющие входы:
    • IN1 (вывод 6): Логический вход для управления состоянием моста (переключение направления).
    • IN2 (вывод 7): Логический вход для управления состоянием моста (переключение направления).
    • PWM (вывод 8): Вход для ШИМ-сигнала управления скоростью.
  3. Выходы к двигателю:
    • OUT1 (вывод 3): Один из выходов моста.
    • OUT2 (вывод 4): Второй выход моста.
  4. Диагностика:
    • DIAG (вывод 5): Выход для мониторинга состояния устройства (сигнализирует о перегрузке, перегреве и других ошибках).
  5. Торможение:
    • Подключение логических входов IN1 и IN2 в определенной комбинации позволяет реализовать активное торможение.

Пример работы TLE8209-1R

Управление двигателем:

  • Подключите выводы OUT1 и OUT2 к клеммам электродвигателя постоянного тока.
  • Управляйте направлением вращения двигателя с помощью сигналов на входах IN1 и IN2:
    • IN1 = HIGH, IN2 = LOW — вращение в одном направлении.
    • IN1 = LOW, IN2 = HIGH — вращение в противоположном направлении.
    • IN1 = LOW, IN2 = LOW — двигатель остановлен.
    • IN1 = HIGH, IN2 = HIGH — режим торможения.

Управление скоростью:

  • Подайте ШИМ-сигнал на вход PWM с частотой до 20 кГц. Изменяя коэффициент заполнения ШИМ, можно регулировать скорость двигателя.

Преимущества TLE8209-1R

  1. Надежность в условиях автомобильной эксплуатации.
  2. Высокая выходная мощность позволяет управлять двигателями до 6 А.
  3. Простота интеграции в системы благодаря стандартным логическим входам.
  4. Интегрированная диагностика для повышения безопасности и удобства отладки.

Пример кода управления (Arduino)

cpp Копировать код   #define IN1 9  // Управляющий вход IN1 #define IN2 10 // Управляющий вход IN2 #define PWM 11 // Вход ШИМ для регулировки скорости  void setup() {  pinMode(IN1, OUTPUT);  pinMode(IN2, OUTPUT);  pinMode(PWM, OUTPUT); }  void loop() {  // Вращение в одном направлении  digitalWrite(IN1, HIGH);  digitalWrite(IN2, LOW);  analogWrite(PWM, 128); // 50% скорость  delay(3000);   // Вращение в другом направлении  digitalWrite(IN1, LOW);  digitalWrite(IN2, HIGH);  analogWrite(PWM, 192); // 75% скорость  delay(3000);   // Остановка  digitalWrite(IN1, LOW);  digitalWrite(IN2, LOW);  analogWrite(PWM, 0); // Скорость 0  delay(2000); }
